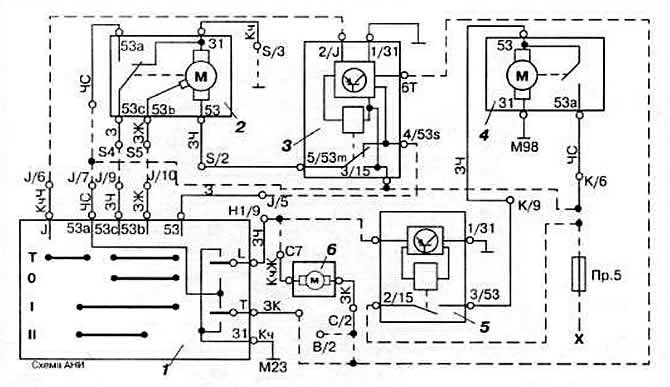

Рис. 8-23. Схема включения очистителей и омывателей ветрового и заднего стекол:
1 — переключатель очистителей и омывателей ветрового и заднего стекол;
2 — моторедуктор очистителя ветрового стекла;
3 — прерыватель очистителя ветрового стекла;
4 — моторедуктор очистителя заднего стекла;
5 — реле времени очистителя заднего стекла;
6 — электродвигатель омывателя заднего стекла;
X — вывод выключателя зажигания. Обозначение цвета проводов см. рис. 8-8.
Емкость бачка омывателя. л: 5.
