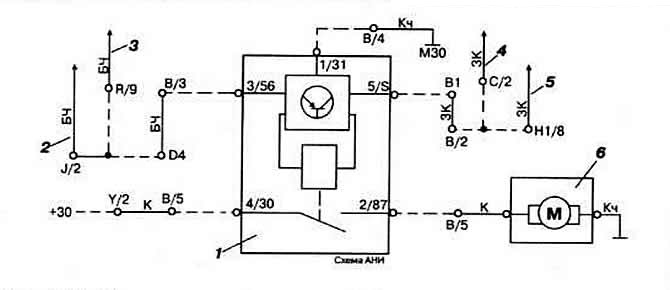

Рис. 8-27. Схема включения омывателя фар:
1 — прерыватель;
2 — к переключателю фар;
3 — к переключателю наружного освещения;
4 — к насосу стеклоомывателя;
5 — к выключателю стеклоомывателя;
6 — электродвигатель насоса омывателя фар. Обозначение цвета проводов см. рис. 8-8.
Примечание. Омыватель фар питается от бачка увеличенной емкости 9 л. общего для омывателя ветрового и заднего стекол.
