- переключение света фар;
- включение указателей поворота перемещением рычага переключателя параллельно рулевому колесу;
- сигнализация дальним светом фар нажатием на рычаг параллельно рулевой колонке.
Марка и каталожный №: SWF 290 256 (каталожный № фирмы Volkswagen: 357 953 513).

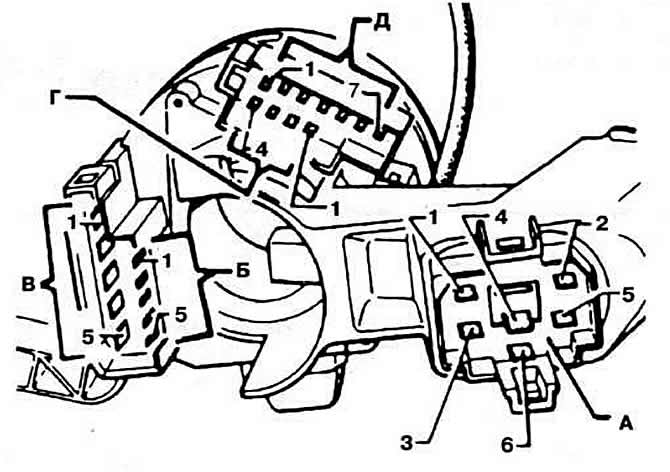

Рис. 8-15. Назначение выводов разъемов подрулевых переключателей и выключателя зажигания:
А — разъем выключателя зажигания (выключателя приборов и стартера):
1 — зажигание (вывод «15»);
2 — вспомогательное оборудование (вывод «X»);
3 — стартер (вывод «50»);
4 — выключено (вывод «30»);
5 — стартер (вывод «6» (SU);
6 — стояночный свет («Р»);
Б — разъем переключателя стеклоочистителя:
1 — большая скорость стеклоочистителя («53b»);
2 — «+» напряжения питания («53а»);
3 — малая скорость стеклоочистителя («53»);
4 — реверс электромагнитного торможения электродвигателя («53е»);
5 — включение реле-прерывателя («J»);
В — разъем переключателя света фар, указателей поворота и стояночного света:
1 — питание реле-прерывателя указателей поворота («49»);
2 — ближний свет фар («56b»);
3 — питание нитей ближнего и дальнего света ламп фар («56»);
4 —дальний свет фар («56а»);
5 — питание сигнализации дальним светом фар;
Г — разъем переключателя стеклоочистителя:
1 — насос омывателя стекла («Т»);
2 — насос омывателя стекла («L»);
3 — на «массу» («31»);
4 — питание ламп указателей поворота («15»);
Д — разъем звуковой сигнализации и сигнализации дальним светом фар:
1 — звуковой сигнал («71»);
2 — питание ламп указателей поворота («49а»);
3 — левые указатели поворота («L»);
4 — левые стояночные огни («PL»);
5 — правые стояночные огни («PR»);
6 — правые указатели поворота («L»);
7 — питание ламп стояночного света.
