Проверка и регулировка основных узлов подсистемы

Снятие, установка, разборка, сборка и регулировка подсистемы управления впрыском «Digifant 3.0/3.2» в основном производятся. как указано для системы «Digifant», устанавливаемой на двигателе «2Е».

Элементы и узлы КСУД, кроме датчика положения холостого хода дроссельной заслонки, регулировке не подлежат. Возможна только проверка их исправности. Неисправные узлы и элементы подлежат замене, которая не представляет трудностей в силу простоты операций снятия и установки.

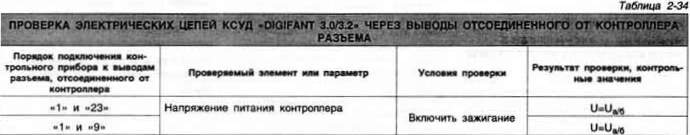

Проверку электрических параметров КСУД «Digifant 3.0/3.2» можно производить через выводы разъема контроллера, используя для этого переходную клеммную колодку во избежание повреждения выводов разъема удлинителями универсального контрольного прибора. Порядок такой проверки приведен в таблице 2-34.
