Предупреждение. Запрещается присоединять щупы измерительного прибора (омметра или вольтметра) к выводам разъема. Прибор рекомендуется присоединять с обратной стороны разъема к подводящим проводам, для доступа к которым необходимо сдвинуть защитный пластмассовый кожух разъема. Наиболее приемлемым для проведения измерений является применение специального переходника, подключаемого к разъему и имеющего ту же нумерацию выводов.

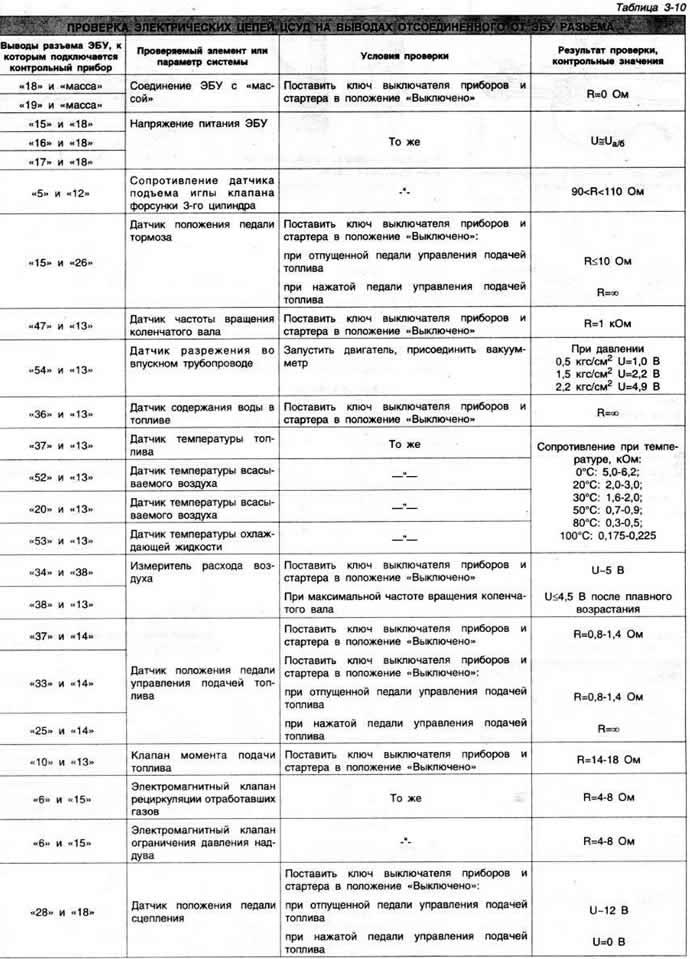

Перед проверкой убедиться в полном заряде аккумуляторной батареи, в исправности цепи запуска двигателя и надежности соединения двигателя с «массой». Проверить электрические цепи ЦСУД по таблице 3-10. присоединяя контрольный прибор к указанным выводам разъема ЭБУ.
