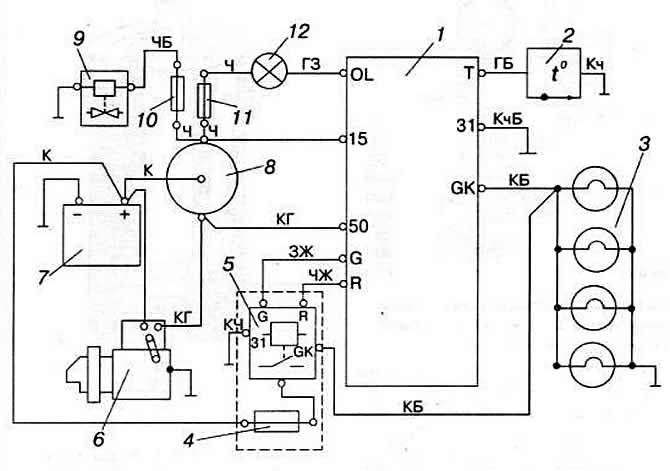

Рис. 3-50. Электросхема системы предпускового подогрева двигателей «1Y», «RA», «SB», «AAZ»:
1 — аккумуляторная батарея;
2 — стартер;
3 — свеча зажигания;
4 — пусковая свеча;
5 — контрольная лампа предпускового подогрева;
6 — блок управления предпусковым подогревом;
7 — отсечной топливный клапан;
8 — реле включения пусковых свечей;
9 — датчик температуры охлаждающей жидкости;
10 — предохранитель № 15 топливного отсечного клапана (10 А);
11 — предохранитель № 15 (10 А) на панели приборов;
12 — предохранитель (15 А) пусковых свечей.
Обозначение цвета проводов:
Б — белый;
Г — голубой;
Ж — желтый;
3 — зеленый;
К — красный;
Кч — коричневый;
Ч — черный.
буква обозначает цвет самого провода, вторая — цвет полоски на проводе
Напряжение на пусковые свечи подается тогда, когда ключ выключателя приборов и стартера установлен в положение «Предпусковой подогрев» или «Стартер», и отключается, когда ключ находится в рабочем положении. Водитель устанавливает ключ в положение «Стартер» только после того, как истекло время предпускового подогрева, в противном случае двигатель может не запуститься.
