Регулировка электромагнитного стопора блокировки рычага селектора

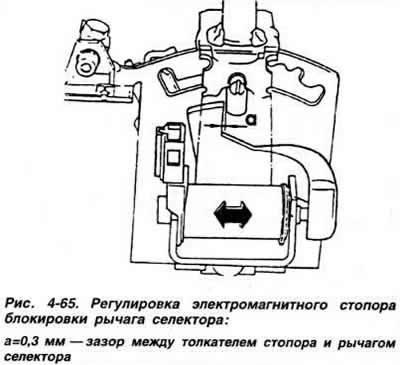

Отрегулировать положение электромагнитного стопора, перемещая его по прорезям крепления таким образом, чтобы получить зазор 0,3 мм между толкателем стопора и рычагом селектора (рис. 4-65).



Для проверки работы стопора установить рычаг селектора в положение «Р» и подать на электромагнит стопора напряжение 12 В. При этом стопор должен заблокировать рычаг селектора.

Отключить напряжение от стопора. При этом рычаг селектора должен перемещаться во все положения. Толкатель стопора не должен входить в зацепление с рычагом селектора. Установить рычаг селектора в положение «N» и проверить работу стопора, как указано для положения «Р».
