Кронштейн двери

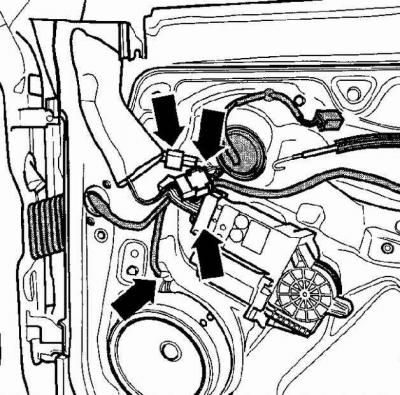

Расположение электрических разъемов в передней двери

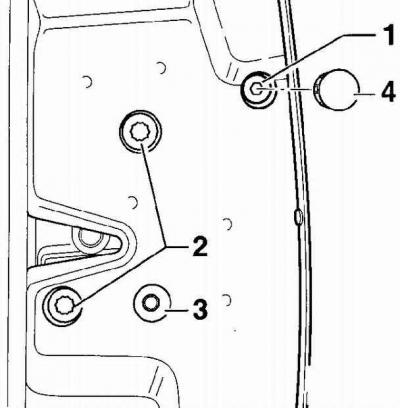

Расположение болтов крепления замка и цилиндра замка передней двери

• 1 - болт крепления цилиндра замка,
• 2 - болты крепления замка,
• 3 - центрирующий болт замка двери,
• 4 - защитный колпачок

На кронштейне двери крепятся замок двери, стеклоподъемник и громкоговоритель.

При необходимости замены стеклоподъемника его необходимо заменять вместе с кронштейном.

Кронштейн двери можно снять только тогда, когда стекло двери не закреплено в фиксаторах стеклоподъемника. Для этого опустите стекло двери до уровня технологических отверстий в кронштейне и освободите фиксаторы.

Снятие

1. Снимите внутреннюю обивку передней двери.

2. Снимите корпус цилиндра замка передней двери.


3. Снимите технологические заглушки с кронштейна передней двери.

4. Опустите стекло двери настолько, чтобы был возможен доступ к винтам крепления стекла. Ослабьте винты (2) (см. рис. Передняя дверь со снятой обивкой двери) и освободите фиксаторы, крепящие стекло двери.

5. Переместите стекло двери до упора вверх и, используя липкую ленту, закрепите его в этом положении.

6. Отсоедините все электрические разъемы в передней двери, см. рис. Расположение электрических разъемов в передней двери).

7. В торце передней двери вывинтите два болта, крепящие замок двери, см. рис. Расположение болтов крепления замка и цилиндра замка передней двери.

8. Отвинтите винты, крепящие кронштейн к передней двери (см. рис. Передняя дверь со снятой обивкой двери).

9. Отделите верхнюю часть кронштейна от двери, затем приподнимите кронштейн и, перемещая его к шарнирам двери, извлеките из двери.

10. Переверните кронштейн и отсоедините электрический разъем от замка двери.

11. С обратной стороны кронштейна освободите скобы, крепящие электрические провода.

Установка

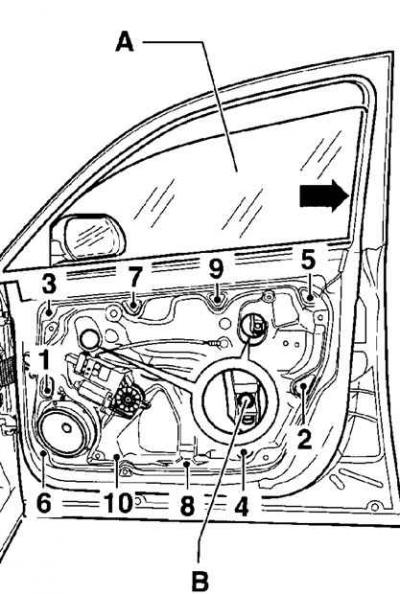

Последовательность затягивания винтов крепления кронштейна двери

• А - стекло двери,
• В - винт крепления фиксатора стекла

1. В последовательности, обратной снятию, установите кронштейн в переднюю дверь.


2. Ввинтите винты крепления кронштейна и затяните моментом 8 Нм в последова тельности, представленной на рис. Последовательность затягивания винтов крепления кронштейна двери.

3. Снимите липкую ленту, удерживающую стекло двери в верхнем положении и переместите стекло назад к направляющей и закрепите его в фиксаторах и затяните винт (В) (см. рис. Последовательность затягивания винтов крепления кронштейна двери) моментом 10 Нм.

4. Дальнейшая установка производится в последовательности, обратной снятию.
