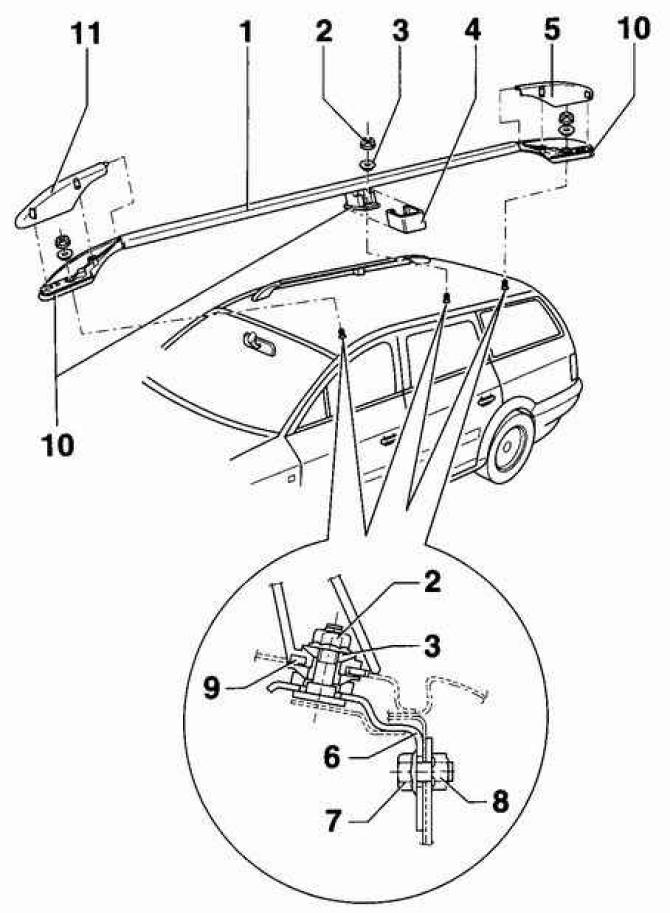

Ограждение/бордюрная планка крыши на модели Универсал
- 1 - ограждение крыши,
- 2 - гайка, 20 Нм,
- 3 - коническая шайба,
- 4 - центральный колпачок,
- 5 - задний колпачок,
- 6 - крепежный уголок,
- 7 - болт, 20 Нм,
- 8 - гайка,
- 9 - уплотнительное кольцо,
- 10 - прокладки,
- 11 - передний колпачок
Снятие
1. Снимите передний, центральный и задний колпачки.
2. Вывинтите гайки крепления ограждения (2).
3. Извлеките конические шайбы (3).
4. Снимите ограждение крыши с крепежных уголков.
Установка
1. Совместите выступающие фиксаторы колпачка с отверстиями в ограждении крыши и вдавите их до четкой фиксации.
2. Установите крепежный уголок на крышку и отцентрируйте отверстие в крыше.
3. Привинтите крепежный уголок к крыше, при этом в первую очередь затягивайте нижний болт крепления.
4. Установите и привинтите ограждение крыши.
5. Установите передний, центральный и задние колпачки.
Модели седан

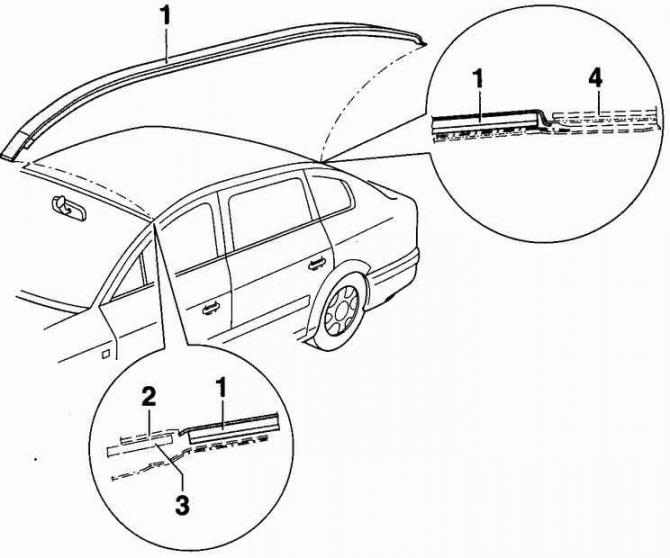

Ограждение/бордюрная планка крыши на модели Седан
- 1 - бордюрная полоса,
- 2 - водосточный желоб,
- 3 - ветровое стекло,
- 4 - заднее стекло
Снятие
Используя плоский пластиковый клин, начиная со стоны ветрового стекла, извлеките бордюрную полосу из желоба крыши.
Установка
Начиная с задней части автомобиля, уложите бордюрную полосу в желоб крыши и, нажимая на бордюрную полосу, четко зафиксируйте ее в желобе крыши.
