Снятие переднего бампера

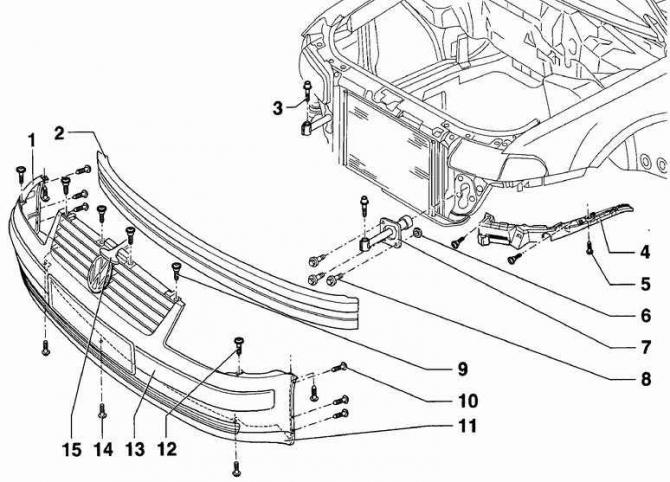

Передний бампер

• 1 - накладка переднего бампера,
• 2 - кронштейн бампера,
• 3 - болты 2 шт., 20 Нм,
• 4 - боковой направляющий кронштейн,
• 5 - винты 6 шт., 2 Нм,
• 6 - гайки 2 шт.,
• 7 - крепежный элемент бампера,
• 8 - болты 7 шт., 50 Нм,
• 9 - винты 4 шт., 3 Нм,
• 10 - винты 8 шт., 2 Нм,
• 11 - спойлер,
• 12 - винты, 2 шт.,
• 13 - амортизирующая накладка,
• 14 - винты 3 шт., 2 Нм,
• 15 - рычаг разблокировки капота

Предупреждение: Снятие бампера необходимо производить, перемещая его вперед параллельно боковому направляющему кронштейну 4.

Предупреждение: Спойлер 11 крепится к накладке бампера и снимается вместе с ней.

Предупреждение: Амортизирующая накладка 13 крепится к накладке бампера.

Снятие

1. Снимите фары и передние указатели поворотов.

2. Отсоедините рычаг блокировки капота от замка открытия капота.

3. Вывинтите винты крепления накладки бампера (9, 10 и 14), см. рис. Передний бампер.

4. Потянув вперед, снимите накладку бампера с боковых направляющих кронштейнов.
