Предупреждение: Запрещается открывать контур хладагента системы кондиционирования воздуха. Не допускайте контакта хладагента с кожей.
Предупреждение: Компрессор кондиционера вместе с кронштейном можно снимать и устанавливать, не открывая контур хладагента. При проведении ремонтных работ компрессор кондиционера можно снимать и подвешивать в моторном отсеке, не отсоединяя от него шланги.
Двигатели 1,6-I/1,8-I/1,9-I

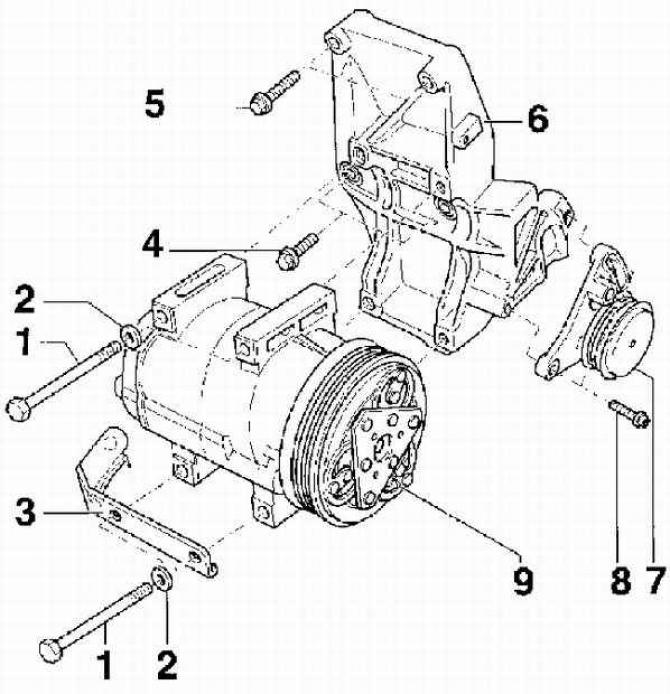

Компрессор кондиционера автомобилей с двигателями 1,6-I/1,8-I/1,9-I
- 1 - болт М8х100, 25 Нм,
- 2 - шайба,
- 3 - опора шлангов хладагента,
- 4 - болт М8х35, 25 Нм,
- 5 - болт М8х50, 25 Нм,
- 6 - кронштейн компрессора кондиционера,
- 7 - механизм натяжения поликлинового ремня,
- 8 - болт 20, Нм,
- 9 - компрессор кондиционера
Снятие
1. Снимите поликлиновой ремень.
2. Отвинтите болты крепления компрессора кондиционера к кронштейну.
3. Снимите компрессор кондиционера с кронштейна и, используя мягкую проволоку, подвесьте его в моторном отсеке, не отсоединяя от него шлангов.
4. При необходимости отвинтите болты и снимите кронштейн компрессора кондиционера с блока цилиндров двигателя.
Установка
Установка производится в последовательности, обратной снятию. При установке болтов имейте в виду, что они имеют различную длину.
Двигатель 2,3-I

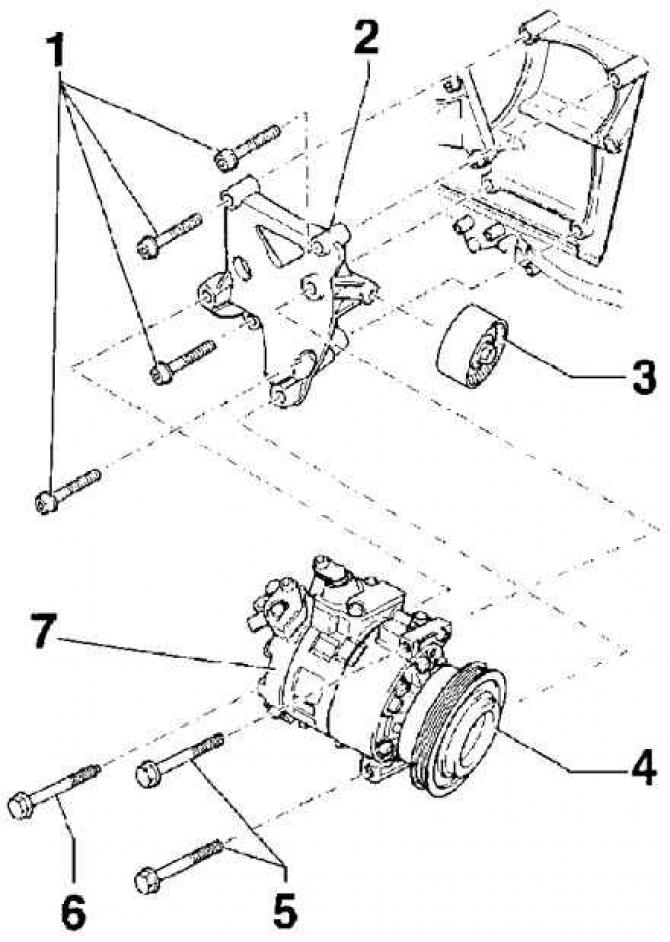

Компрессор кондиционера на автомобилях с двигателями 2,3-I
- 1 - болты М8х50, 40 Нм,
- 2 - кронштейн компрессора кондиционера,
- 3 - направляющий ролик,
- 4 - электромагнитная муфта привода кондиционера,
- 5 - болт М8х90, 25 Нм,
- 6 - болт М10х95, 40 Нм,
- 7 - компрессор кондиционера
Снятие
1. Установите переднюю поперечину кузова в сервисное положение (см. соответствующее описание в главе Кузов).
2. Снимите поликлиновой ремень.
3. Вывинтите три болта крепления кондиционера.
4. Снимите компрессор кондиционера с кронштейна и, используя мягкую проволоку, подвяжите его в моторном отсеке, не отсоединяя от него шланги.
5. При необходимости отвинтите болты и снимите кронштейн компрессора кондиционера с блока цилиндров двигателя.
Установка
Установка производится в последовательности, обратной снятию. Имейте в виду, что болты крепления компрессора кондиционера имеют разную длину.
