Рычаг ручного тормоза

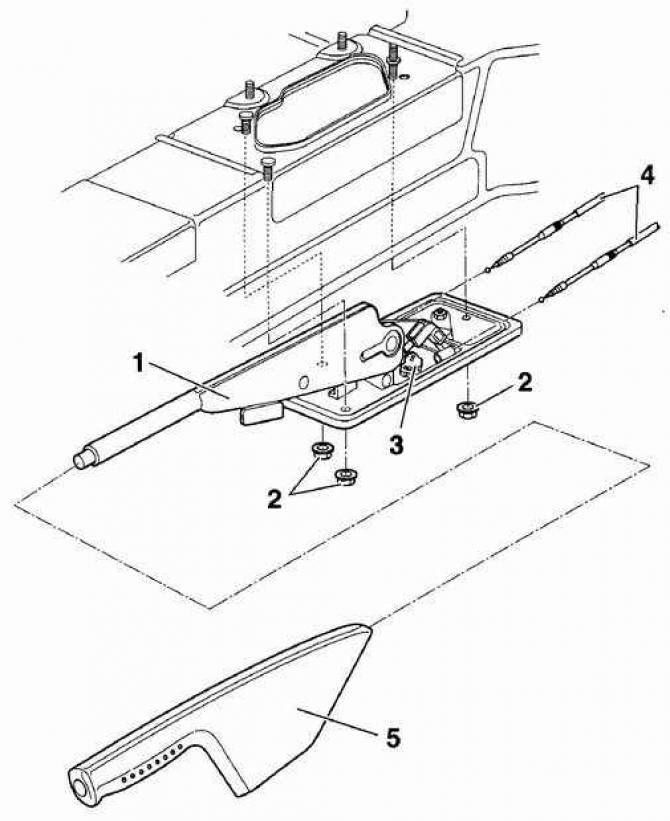

Элементы крепления рычага ручного тормоза

• 1 - рычаг ручного тормоза,
• 2 - гайка, 25 Нм,
• 3 - компенсатор,
• 4 - троса ручного тормоза,
• 5 - декоративная отделка рычага ручного тормоза

Снятие

1. Снимите отделку задней части центральной консоли.

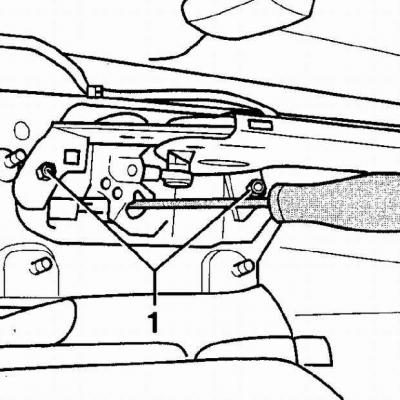

2. Отвинтите две гайки (1), крепящие основание рычага ручного тормоза. Лезвием отвертки через отверстие в основании рычага ручного тормоза, перемещая вниз, отсоедините трос ручного тормоза от рычага.

3. Снимите рычаг ручного тормоза.

Установка

1. Соедините трос ручного тормоза с компенсатором.

2. Привинтите гайки крепления рычага ручного тормоза и затяните их моментом 25 Нм.

3. Проверьте и, при необходимости, отрегулируйте работу тросов ручного тормоза.

4. Установите декоративную отделку задней части центральной консоли.
