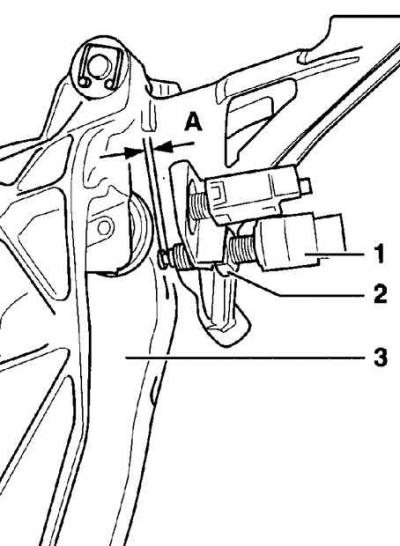

Расположение выключателя стоп-сигнала
- 1 - выключатель стоп-сигнала,
- 2 - контргайка М12х1,5,
- 3 - педаль тормоза,
- А = 0,1–0,5 мм
Снятие
1. Снимите ковровое покрытие в углублении для ног водителя.
2. Отсоедините электрический разъем от выключателя стоп-сигналов (см. рис. Расположение выключателя стоп-сигнала).
3. Ослабьте контргайку и вывинтите выключатель стоп-сигнала из кронштейна педали тормоза. Сохраните пружинное кольцо, расположенное между контргайкой и кронштейном педали тормоза.
Установка
1. Ввинтите выключатель стоп-сигнала в кронштейн педали тормоза настолько, чтобы расстояние между толкателем выключателя и педалью тормоза составляло 0,1–0,5 мм. В этом положении выключателя затяните контргайку моментом 5 Нм. При установке выключателя стоп-сигнала педаль тормоза должна находиться в исходном положении.
2. Подсоедините электрический разъем к выключателю стоп-сигнала.
3. Проверьте работу выключателя стоп-сигналов. Даже при незначительном нажатии на педаль тормоза стоп-сигналы должны загораться.
4. Установите на место ковровое покрытие в углублении для ног водителя.
