Регулятор напряжения со щетками
Замену регулятора напряжения и щеток генератора можно производить, не снимая генератор с двигателя, но при этом необходимо снять верхнюю часть впускного коллектора.
Снятие
1. Выключите зажигание и снимите провод массы с аккумулятора.
2. Ослабьте натяжение и снимите поликлиновый ремень привода генератора.
3. Снимите генератор.
4. Отвинтите винты и с задней части генератора снимите защитный кожух.

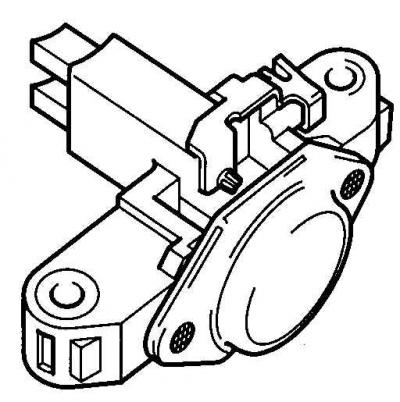

5. Отвинтите два винта и, соблюдая осторожность, снимите с генератора регулятор напряжения вместе со щетками.
6. Измерьте длину графитовых щеток, которая должна быть не менее 5 мм.
7. Для замены угольных щеток отпаяйте токоподводы, извлеките изношенные щетки и пружины, установите новые щетки с пружинами в гнездо регулятора и припаяйте токоподвод таким образом, чтобы длина щеток составляла 10,0 мм. При пайке не допускайте попадания флюса и припоя на токоподвод, кроме места пайки. Проверьте легкость перемещения щеток в держателе.
Установка

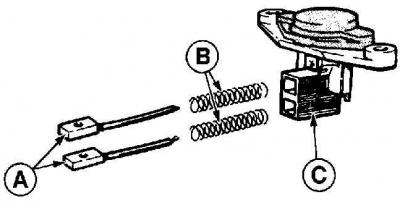

Установка графитовых щеток
- А - щетки,
- В - пружины прижима щеток,
- С - держатель щеток
1. Соблюдая осторожность, установите регулятор напряжения со щетками и закрепите его винтами.
2. Установите защитный кожух генератора и закрепите его винтами.
3. Установите генератор.
4. Установите поликлиновый ремень привода генератора и отрегулируйте его напряжение.
5. Подсоедините провод массы к аккумулятору.
