Отопление и вентиляция

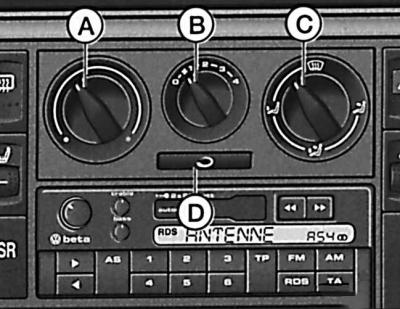

Органы управления:

• А - Ручка выбора температуры.
• В - Переключатель ступеней работы вентилятора.
• С - Ручка распределения подачи воздуха по соплам.
• D - Клавиша включения режима рециркуляции.

Ручка А – выбор температуры

• поворот по часовой стрелке - увеличение обогрева,
• поворот против часовой стрелки - уменьшение обогрева.

Переключатель В – вентилятор

Подача воздуха регулируется в четыре ступени. При невысокой скорости движения следует всегда включать нижнюю ступень работы вентилятора.

На автомобилях с пылевым фильтром при любом положении переключателя В вентилятора воздух очищается от пыли, копоти, пыльцы растений и т. п.

Ручка С – распределение подачи воздуха по соплам

Регулятор на пиктограмме	Сильный поток воздуха из сопел	Слабый поток воздуха из сопел
	1, 2, 6	4
	5	1, 2, 4, 6
	3, 4, 5	1, 2, 6
	3, 4	–

Задние сопла подачи воздуха в зону ног регулируются вместе с соплами 5.

Клавиша D — рециркуляция воздуха

Нажатием клавиши включается режим рециркуляции воздуха. При включении начинает светиться контрольная лампа в клавише.

В этом режиме воздух отсасывается из салона и затем подается обратно в салон.

Для выключения рециркуляции воздуха следует еще раз нажать на утопленную кнопку. Контрольная лампа перестает светиться.

Работа установки в режиме рециркуляции предотвращает попадание в салон неприятных запахов, например, при проезде туннеля или при движении в пробке.

Если необходимо особенно быстро поднять температуру в салоне, можно установить режим рециркуляции. При таком режиме воздух засасывается из салона и нагревается.

По соображениям безопасности режим рециркуляции невозможен, когда ручка С находится в следующем положении .

Кроме того, режим рециркуляции отключается, когда Вы поворачиваете ручку С из позиции "Поток воздуха в зону ног" в позицию "Очистка ото льда ветрового стекла" до упора.

Если же ручка С находится в регулировочной зоне между показанным на рисунке положением и положением "Очистка ото льда ветрового стекла" режим рециркуляции невозможен.
