Примечание: Если уголок предполагается вновь установите, то при демонтаже необходимо следите за тем, чтобы все конические шайбы в устройствах компенсации допуска оставались на своих местах.
Примечание: Различные конические шайбы также запрещается менять местами.
Снимите релинг 5.
Выкрутите винты 2.

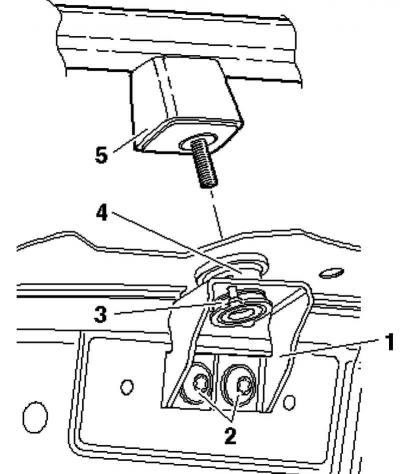

Рис. 8.20. Уголок держатель с устройствами компенсации допуска
Снимите уголок-держатель 1 вместе с устройствами компенсации допуска 3 и 4 (рис. 8.20).
Если уголок предполагается вновь установите, закрепите устройства компенсации допуска стандартным скотчем.
