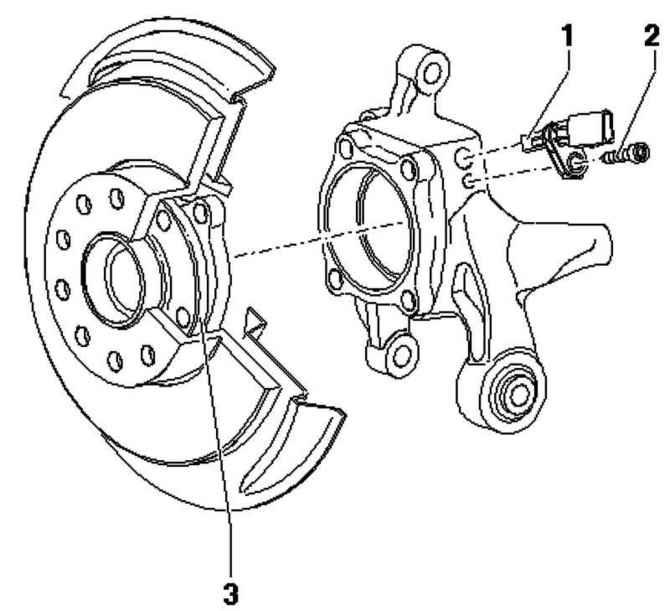

Рис. 6.64. Компоненты ABS на задней оси (полный привод): 1 – датчик частоты вращения ABS; 2 – болт с внутренним шестигранником, 8 Н·м; 3 – цапфа и ступичный узел
Снятие
Поднимите автомобиль.

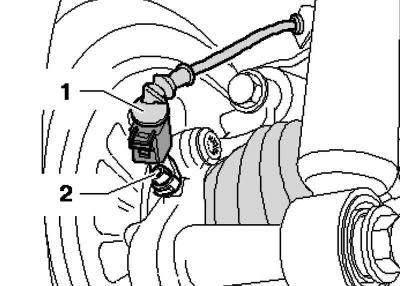

Рис. 6.65. Штекерное соединение кабеля датчика частоты вращения и датчика частоты вращения
Разъедините штекерное соединение 1 кабеля датчика частоты вращения и датчика частоты вращения (рис. 6.65).
Выверните болт 2 из корпуса колёсного подшипника.
Извлеките датчик частоты вращения ABS из корпуса колёсного подшипника.
Установка
Перед установкой очистите отверстие и нанесите на датчик немного тугоплавкой пластичной смазки G 052 112 A3.
Вставьте датчик частоты вращения в отверстие корпуса колесного подшипника и затяните болт моментом 8 Н·м.
Подключите датчик частоты вращения к кабелю датчика.
