Снятие
Снимите колесо.
Снимите винтовую пружину.
Вывесите провод датчика частоты вращения на верхнем поперечном рычаге.

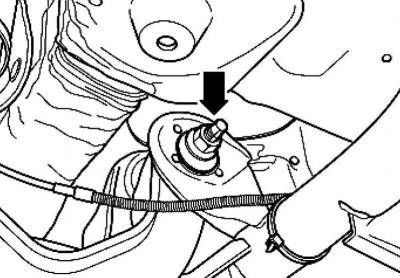

Рис. 4.69. Экцентриковый болт подрамника
Отметьте, например фломастером, положение эксцентрикового болта относительно подрамника (рис. 4.69).
Выкрутите болт.
Извлеките верхний поперечный рычаг.
Установка
Вставьте верхний поперечный рычаг в автомобиль и прикрутите болты от руки.
Затяжку поперечного рычага производите, только когда будет достигнут размер «a».
Прикрутите верхний поперечный рычаг к подрамнику и затяните новую гайку.
Обратите внимание на маркировку положения эксцентрикового болта относительно подрамника.
Затяните болт 1 верхнего поперечного рычага.
Примечание: Следите за тем, чтобы между болтом и корпусом колесного подшипника была установлена шайба.
Закрепите провод датчика частоты вращения на верхнем поперечном рычаге.
Установите винтовую пружину.
Установите и прикрутите колесо.
Отрегулируйте углы установки колес.
