Снятие
Выключите зажигание и все электрические потребители и переведите ключ в положение 0 (предварительный упор).
Поверните рукоятку выключателя освещения в положение «0».
Вожмите вращающуюся рукоятку внутрь 1 и немного поверните направо 2.

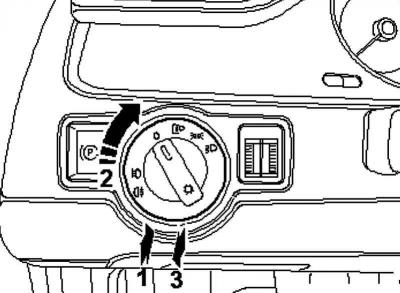

Рис. 7.95. Извлечение выключателя освещения
Держите рукоятку в этом положении и извлеките выключатель освещения на рукоятке из передней панели 3 (рис. 7.95).

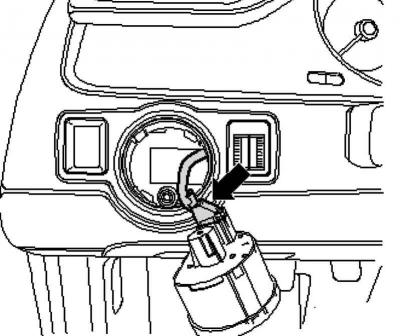

Рис. 7.96. Штекерное соединение выключателя освещения
Разблокируйте штекерное соединение и отсоедините штекер от выключатель освещения (рис. 7.96).
Установка
Вставьте штекер в выключатель освещения.
Примечание: По причине простоты операций штекер не изображен на рисунке.

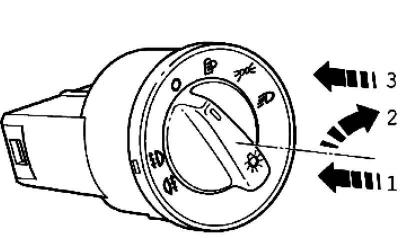

Рис. 7.97. Установка вращающейся рукоятки
Крепко держите выключатель освещения и вставьте вращающуюся рукоятку внутрь 1, одновременно поверните рукоятку направо 2 (рис. 7.97).
Держите рукоятку в этом положении и установите выключатель освещения в этом положении в переднюю панель 3.
Поверните ручку в положение «0», отпустить и защелкнуть выключатель.
