Примечание: Левую лампу дальнего света и правую лампу дальнего света можно проверьте с помощью диагностики исполнительных элементов блока управления бортовой сети.
Снятие
Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).
Примечание: Положите ключ зажигания пульта ДУ во время снятия и установки в салон автомобиля во избежание блокировки дверей и самостоятельной активации функций «Coming Home/ Leaving Home (Прибытие домой/ Отбытие из дома)».
Примечание: Для замены лампы дальнего света необходимо демонтировать прилегающие детали соответствующей фары.
Примечание: На рисунках изображена замена лампы дальнего света на правой фаре.
Примечание: Замена левой лампы дальнего света и правой лампы дальнего света осуществляется аналогичным образом.

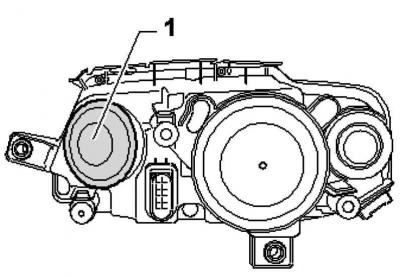

Рис. 7.53. Защитный колпачок
Снимите защитный колпачок 1 (рис. 7.53).

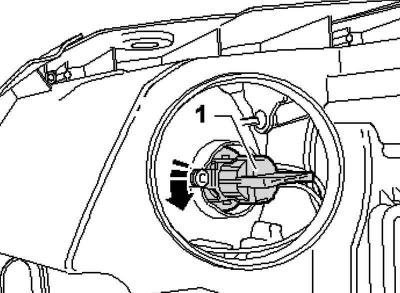

Рис. 7.54. Патрон лампы
Выкручивайте патрон с лампой дальнего света 1 в направлении стрелки и извлеките ее из фары настолько, насколько позволяет длина проводов (рис. 7.54).

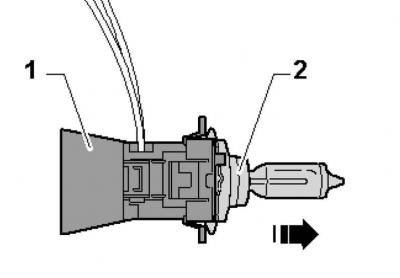

Рис. 7.51. Извлечение лампы
Извлеките лампу дальнего света 2 в направлении стрелки из патрона 1 (рис. 7.51).
Установка

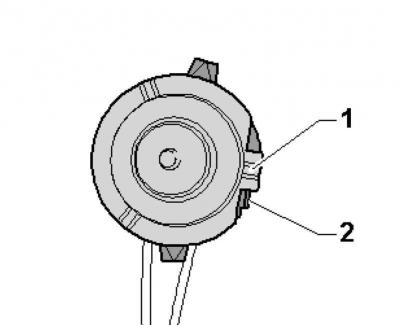

Рис. 7.52. Установка лампы ближнего света
Вставьте лампу дальнего света в патрон таким образом, чтобы выступ 1 лампы прилегал к направляющей 2 патрона (рис. 7.52).
Примечание: При установке обратите внимание на плотную фиксацию колпачка. При попадании внутрь фары воды, фара может быть испорчена.
Примечание: При установке лампы не дотрагивайтесь до ее стеклянной поверхности. Пальцы оставляют на стекле лампы жирные отпечатки, которые после включения фар испаряются, а свет лампы может потускнеть.

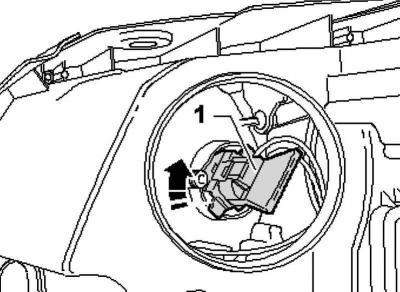

Рис. 7.55. Установка патрона лампы
Установите патрон с лампой дальнего света 1 в фару и вращать патрон с лампой дальнего света в направлении стрелки (рис. 7.55).
Снова установите колпачок.
Проверьте работу фары, включая все ее функции.
Проверьте настройку фар, при необходимости – отрегулируйте.
