Снятие
Снимите масляный поддон.
Удерживайте звездочку масляного насоса ключом для фиксации.

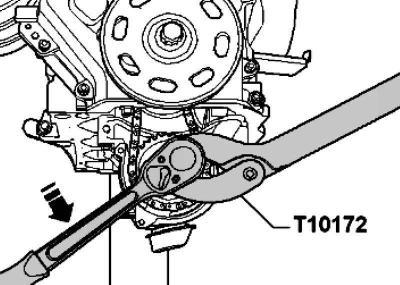

Рис. 2.56. Ослабление крепления звездочки.
Ослабьте болт крепления звездочки (рис. 2.56).
Примечание: Полностью болт не выкручивайте.

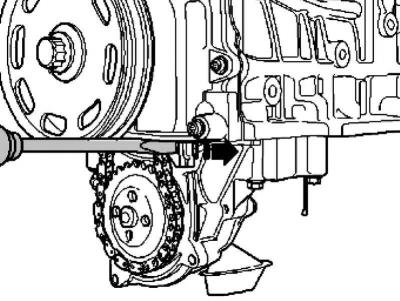

Рис. 2.57. Надавливание на натяжитель
Отверткой надавите на натяжитель цепи в направлении стрелки (рис. 2.57).
Выкрутите крепежный болт натяжителя цепи.
Снимите звездочку с масляного насоса и извлеките ее из цепи.

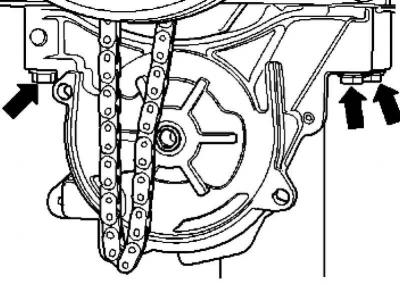

Рис. 2.58. Болты крепления масляного насоса
Ослабьте болты крепления масляного насоса и выкрутите их (рис. 2.58).
Извлеките масляный насос из блока цилиндров.
Установка
Отверткой надавите натяжитель цепи в направлении стрелки (рис. 2.57).
Вставьте звездочку в цепь и насадите на вал масляного насоса.

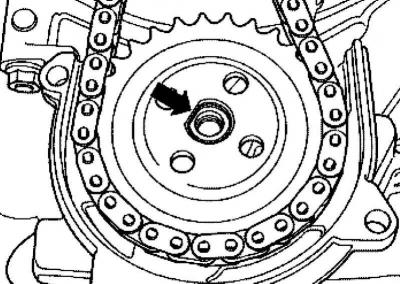

Рис. 2.59. Правильное положение звездочки
Проверьте положение звездочки на валу масляного насоса (рис. 2.59).
Вкрутите крепежный болт звездочки.
Удерживайте звездочку ключом для фиксации.

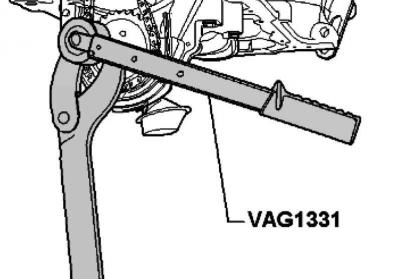

Рис. 2.60. Установка динамометрического ключа
Приставьте динамометрический ключ (5–50 Н·м), как показано на рисунке 2.60.
Затяните крепежный болт с моментом затяжки 20 Н·м + 1/4 оборота (90°).
Установите масляный поддон.
