Примечание: Перед снятием коленвала обеспечьте надлежащее место для его хранения, чтобы избежать повреждения шестерни датчика.
Примечание: Для проведения монтажных работ двигатель необходимо закрепите на фиксаторе для двигателя и коробки передач.
Снятие и установка шестерни датчика
Примечание: Заменяйте шестерню датчика 2 после каждого откручивания болтов 1.

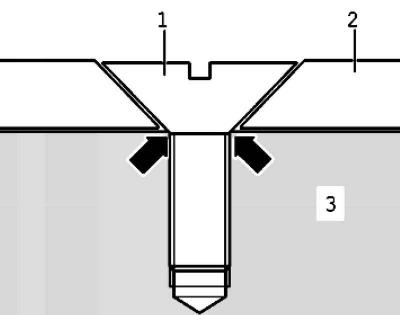

Рис. 2.152. Схема установки винта с потайной головкой
После второй затяжки точки прикручивания винтов с потайной головкой в шестерне датчика деформируется так сильно, что головки винтов залегают на коленчатом валу 3 и перестают прижимать шестерню датчика (рис. 2.152).
Установка шестерни датчика возможна только в одном положении, отверстия смещены.

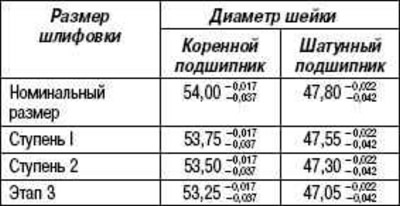

Размеры коленвала, мм
Маркировка коренных подшипников

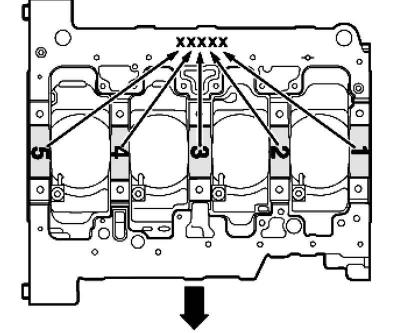

Рис. 2.153. Цветные метки вкладышей подшипников
На заводе в блок цилиндров устанавливаются верхние вкладыши подшипников правильной толщины. Для обозначения толщины вкладышей подшипников служат цветные отметки (рис. 2.153).
Подшипники какой толщины следует использовать в определенном месте, которое указано на нижней посадочной поверхности блока цилиндров буквенной маркировкой:
- G - желтый;
- B - синий;
- W - белый.
Примечание: Если цветные метки уже не считываются, используйте синий вкладыш подшипника.
Примечание: Нижние вкладыши коренных подшипников в качестве запчасти принципиально поставляются с «желтой» цветовой маркировкой.
