1 - nakrętka, 40 Nm
2 - podkładka
3 - koło pasowe
4 - tuleja dystansowa
5 - podkładka
6 - wentylator chłodzący
7 - podkładka
8 - pierścień dystansowy
9 - osłona łożyska
10 - łożysko po stronie napędu
11 - płyta podstawy łożyska
12 - pierścień dystansowy
13 - klucz segmentowy
14 - wirnik
15 - łożysko od strony pierścienia ślizgowego
16 - stojan
17 - metalowy pierścień 17 - tuleja plastikowa
19 - obudowa generatora samochodowego
20 - okładka
21 - stojak na diody

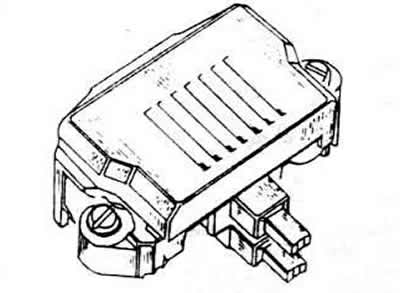

22 - regulator napięcia
23 - spinka do włosów
24 - kondensator tłumiący szumy

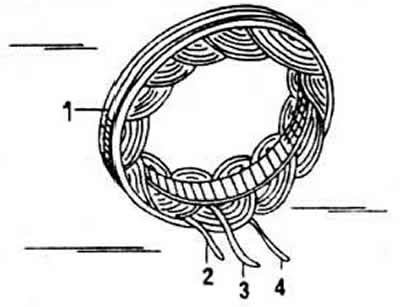

Podczas sprawdzania stojana pod kątem zwarć, umieść jedną sondę pomiarową omomierza na pierścieniu kolektora 1, a drugą sondę kolejno na trzech przewodach - 2, 3 i 4.
Aby sprawdzić przepływ prądu przez stojan, należy kolejno połączyć parami trzy kable stojana. Jeśli odczyt wskaźnika nie odpowiada podanej wartości, obwód elektryczny jest przerwany. Rezystancja powinna wynosić 0 omów.
Zmierz długość wystającej części szczotek. Minimalny wymiar musi wynosić 5 mm.
