Demontaż i montaż generatora

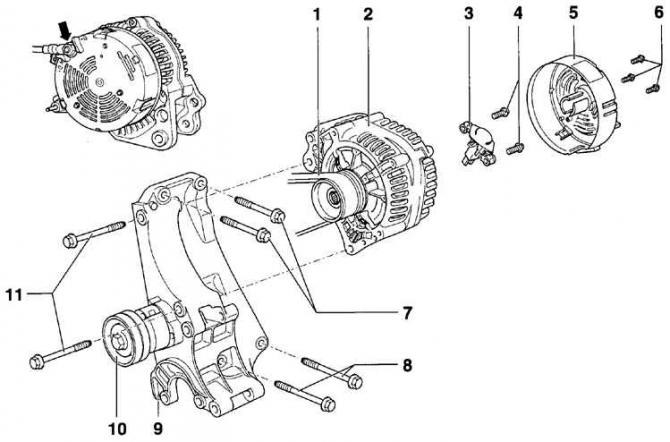

Generator

• 1 - pasek klinowy;
• 2 - generator;
• 3 - regulator napięcia;
• 4 - śruby;
• 5 - osłona ochronna;
• 6 - śruby;
• 7 - śruby 50, Nm;
• 8 - śruby 50, Nm;
• 9 - wspornik;
• 10 - rolka napinająca;
• 11 - śruby, 45 Nm

Wycofanie

1. Usuń przewód uziemiający z akumulatora.

2. Zwolnij napięcie i zdejmij pasek klinowy.

3. Z tyłu generatora odłącz gruby (B+) i cienki (D+) przewody z zacisków generatora.

4. odkręcić śruby (11), mocowanie generatora do wspornika i wyjmij generator.

Instalacja

1. Zainstaluj generator na wsporniku i zabezpiecz go śrubami.

2. Sprawdź stan paska klinowego iw razie potrzeby wymień go.

3. Załóż pasek klinowy i wyreguluj jego napięcie.

4. Podłącz przewody do generatora.

Ostrzeżenie: Gruby drut (B+) przykręcić do generatora momentem obrotowym 15±1 Nm. Jeśli drut nie jest dobrze zamocowany, mogą wystąpić następujące usterki:

• niepełne ładowanie baterii;
• za mało prądu do zasilania konsumentów;
• iskrzenie jest możliwe w miejscu połączenia drutu;
• z powodu skoków napięcia możliwa jest awaria elementów elektronicznych.

5. Zamocuj niebieski przewód (D+) do generatora momentem obrotowym 3,2±0,2 Nm.

6. Podłącz przewód uziemiający do akumulatora.
