Sprawdzanie regulacji linki zmiany biegów

Kolejność wykonania

1. Dźwignia zmiany biegów w swoim pierwotnym położeniu musi być zamontowana na linii włączania biegu 3-4.

2. Wciśnij pedał sprzęgła, uruchom silnik i po 3-6 sekundach przetestuj wszystkie biegi.

3. Jeśli zmiana biegów nie jest wyraźna, sprawdź skok wałka zmiany biegów w następujący sposób.

4. Włączyć pierwszy bieg.

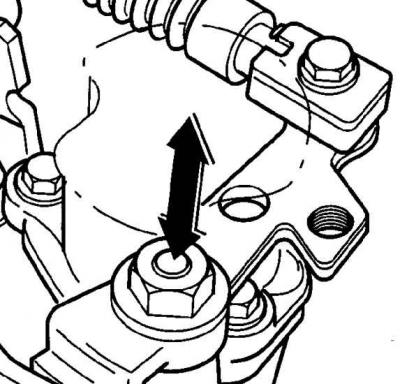

5. Naciśnij dźwignię zmiany biegów w lewo, a następnie zwolnij dźwignię i zmierz pionowy ruch wałka wybieraka, który powinien wynosić 1 mm.



6. Poluzuj nakrętkę, aby wyregulować (A) zamocować zawias do dźwigni preselekcji biegów i przesuwając zawias linki w otworze linki ustawić wymagany ruch wałka.

7. Dokręcić nakrętkę mocującą linkę momentem 15 Nm.

8. Ponownie załóż osłonę ochronną dźwigni zmiany biegów.
