Boczne lusterko wsteczne — demontaż i montaż

Samochody golfowe

Wycofanie

1. Zdejmij tapicerkę z przednich drzwi.

2. Wykręć śrubę. Który jest przymocowany do trójkątnej podszewki w pobliżu otworu okiennego.

3. Podważyć trójkątną listwę klinem z tworzywa sztucznego np. HAZET 1955-20 i zdjąć z ramy okiennej.

4. Przetnij opaskę kablową i odłącz wtyczkę od lusterka bocznego.

5. Zdejmij zaślepkę ochronną 3, odkręć trzy śruby 2 i zdejmij lusterko 1 wraz ze wspornikiem (patrz ilustracja).



6. Przeciągnij przewody lusterka przez otwór w drzwiach.

Lustro jest instalowane w odwrotnej kolejności do demontażu. Śruby mocujące lusterka dokręcamy siłą 8 Nm i zapinamy splot drutów nowym kołnierzem.

Samochody Touran

Demontaż i montaż bocznego lusterka wstecznego w samochodach Touran odbywa się w taki sam sposób, jak w samochodach Golf. Lusterko boczne jest przymocowane do drzwi za pomocą dwóch śrub.

Skrzydło okienne - demontaż i montaż

Wycofanie

7. Usuń okładzinę przedniego stojaka.

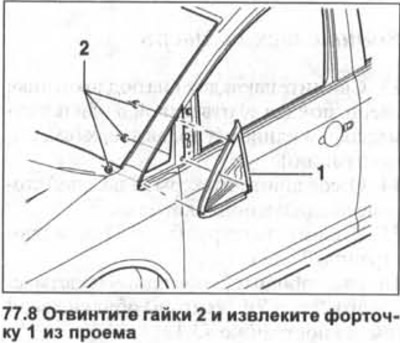

8. Odkręć nakrętki 2 i wyjmij okienko 1 z otworu (patrz ilustracja).

Instalacja

9. Włożyć okienko 1 w otwór montażowy i zamocować lekko dokręcając nakrętki 2 (patrz ilustracja 77.8).

10. Wyprostuj okno w otworze i dokręć nakrętki z siłą 4,5 Nm.

11. Umieścić na miejscu skierowaną do przodu szafę.
