Demontaż i montaż przedniej części konsoli środkowej (kombi)

Wycofanie

Wyłączyć zapłon.

Zdejmij osłonę dźwigni zmiany biegów z okładziny.

Dla większej przejrzystości, kierownica, osłona dźwigni hamulca postojowego i mechanizm zmiany biegów nie są pokazane na rysunkach, demontaż tych elementów nie jest wymagany.

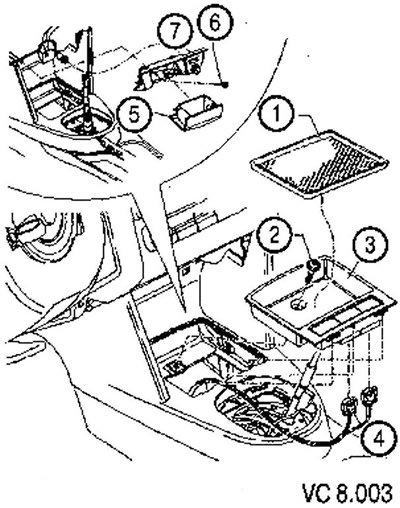

Usuń matę (1) i odkręć śruby (2) (1,5 Nm).

Odblokuj zatrzaski i wyjmij przedni schowek (3), odłączyć istniejące wiązki przewodów (4).

Wyjąć z popielniczki (7) wstawić (5).

Usuń śrubę (6) (1,5 Nm).



Wyjmij popielniczkę z konsoli środkowej i odłącz istniejące wiązki przewodów.

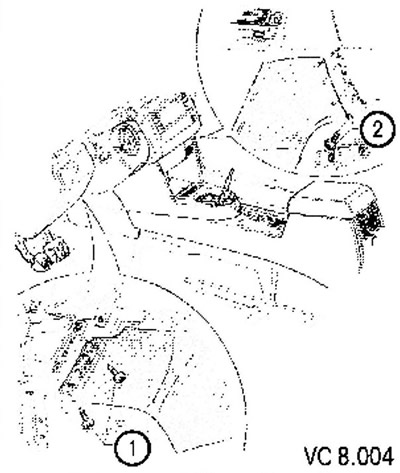

Otwórz schowek po stronie kierowcy i odkręć dwie śruby (1) (1,5 Nm).

Odkręć śrubę we wnęce na nogi pasażera z przodu (2) (1,5 Nm).

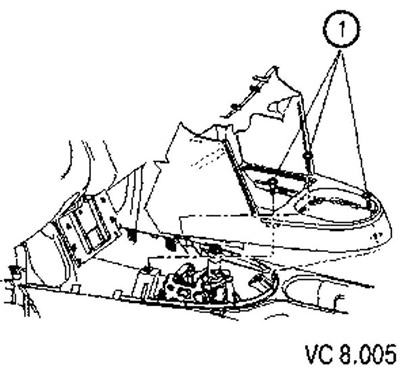

Odkręć trzy śruby (1) (1,5 Nm).



Ustaw dźwignię zmiany biegów maksymalnie do tyłu.

Zwolnij zatrzaski i zdejmij przednią część konsoli środkowej.
