Lista części filtra oleju i wymiennika ciepła

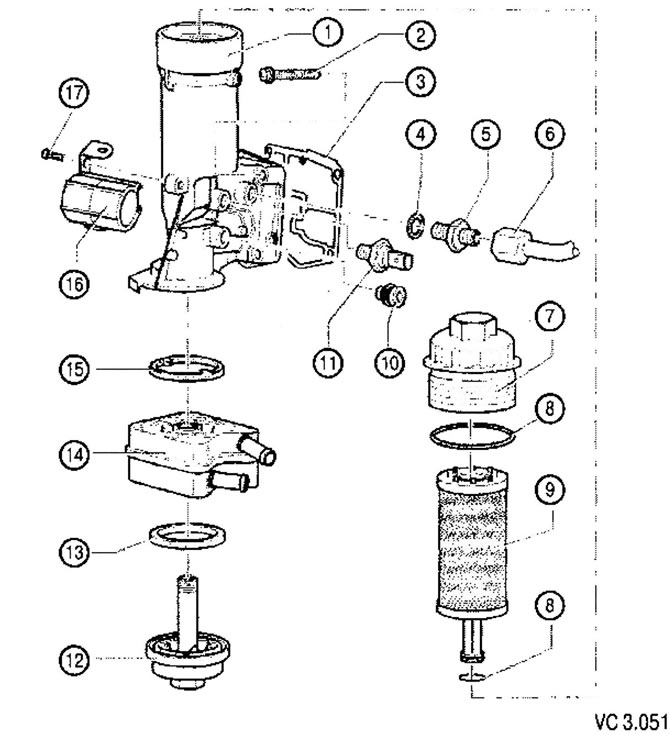

Wykaz części filtra oleju i wymiennika ciepła wraz z uwagami technologicznymi dotyczącymi naprawy wg rysunku VC3.051:
1. Wspornik filtra oleju.
2. Śruba mocująca wspornik do kamizelki: 15 Nm i dokręcić o 1/4 obrotu (90°):
- podczas montażu wymienić na nowy;
- najpierw wkręć górną lewą i prawą dolną śrubę, następnie resztę, a następnie dokręć wszystkie cztery na krzyż.
3. Uszczelka wspornika filtra oleju:
- podczas montażu wymienić na nowy.
4. O-ring:
- podczas montażu wymienić na nowy.
5. Montaż: 35 Nm.
6. Przewód oleju ciśnieniowego do smarowania łożysk turbosprężarki: 22 Nm.
7. Korek filtra oleju: 25 Nm.
8. O-ring:
- podczas montażu wymienić na nowy.
9. Wymienny element filtrujący:
- zwrócić uwagę na prawidłową pozycję montażową: napis «top» powinien być na górze.
10. Korek gwintowany: 10 Nm.
11. Czujnik ciśnienia oleju (F1):
- pracuje przy ciśnieniu 0,07 MPa (0,7 bara), Brązowy kolor;
- dokręcić momentem: 20 Nm.
12. Korek gwintowany: 25 Nm.
13. O-ring:
- podczas montażu wymienić na nowy.
14. Wymiennik ciepła chłodzenia oleju:
- sprawdzić brak kontaktu z pobliskimi węzłami.
15. Pieczęć:
- podczas montażu wymienić na nowy.
16. Wspornik.
17. Śruba mocująca wspornik: 10 Nm.
