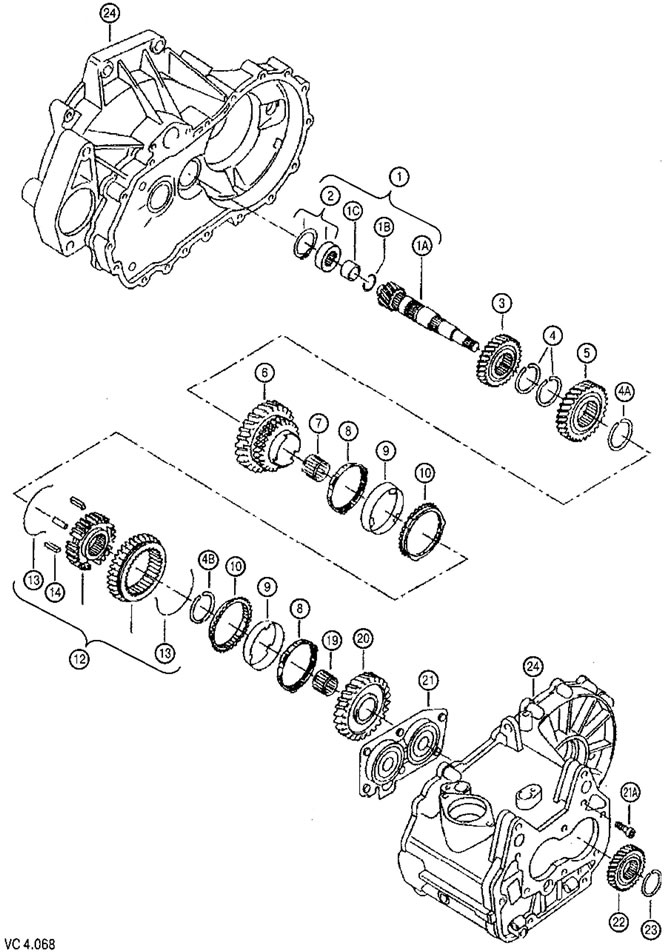

Specyfikacja części jednostki montażowej «wał wyjściowy» Ręczna skrzynia biegów typu 0AH wg rysunku VC4.068
| Poz. | Numer części | Nazwa | Notatka* | komputer. |
| 1 | 02T311198G | wał wyjściowy | 75/16 FZU, KBQ | 1 |
| (1) | 02T311198 L | wał wyjściowy | 75/16 HFN | 1 |
| (1) | 02Т311198В | wał wyjściowy | 76/15 FZT, GXZ | 1 |
| (1) | 02T311198 C | wał wyjściowy | 69/14 GUG do 01.10.2006r | 1 |
| (1) | 02T311198 M | wał wyjściowy | 69/14 GUG z 02.10.2006r | 1 |
| 2 | 02T311373D | Łożysko wałeczkowe bez pierścienia wewnętrznego | 55x32x18 | 1 |
| 3 | 02Т311351 F | 4. bieg | 38/41 FZU, FZT, HFN, KBQ | 1 |
| (3) | 02T311351 E | 4. bieg | 40/39 GXZ | 1 |
| (3) | 02T311351 AB | 4. bieg | 38/41 GUG | 1 |
| 4 | 02T311317 | Pierścień zaufania | 32,8x38x2,5 | 2 |
| 4A | 02T311321 | Pierścień zaufania | 28,3x36,3x2,5 | 1 |
| 4B | 085311 317 | Pierścień zaufania | 24,9x2,5 | 1 |
| 5 | 02T311 285Q | 3 bieg | 3. bieg 41/32 FZU, HFN, KBQ | 1 |
| (5) | 02T311 285AA | 3 bieg | 41/32 FZT, GUG | 1 |
| (5) | 02T311 285 N | 3 bieg | 43/31 GXZ | 1 |
| 6 | 02T311 281 N | 2. bieg | 43/22 FZU, FZT, HFN, GUG, KBQ | 1 |
| (6) | 02T311 261 | 2. bieg | 2. bieg 44/21 GXZ | 1 |
| 7 | 02T311 265 C | Klatka na igły | 30,5x35,5x26,5 | 1 |
| 8 | 085311 277 | Pierścień blokujący synchronizator 1. i 2. biegu | 2 | |
| 9 | 085311 279 | Sprzęgło ślizgowe dla 1. i 2. biegu | 2 | |
| 10 | 02Т311 247 | Pierścień blokujący synchronizator 1. i 2. biegu | 2 | |
| 12 | O2T311 239C | Sprzęgło synchronizujące dla 1. i 2. biegu | 1 | |
| 13 | 02T311249А | Wiosna | 1. i 2. bieg | 2 |
| 14 | 084311313 | element blokujący | 3 | |
| 19 | 085311 115 | Łożysko igiełkowe | K27X32X24,8 | 1 |
| 20 | 02Т311251 | Bieg | 38/11 FZU, FZT, HFN, GUG, KBQ | 1 |
| (20) | 02T311 251 8 | 1. bieg | 49/13 GXZ | 1 |
| 21 | 02Т311206Е | Wspornik z łożyskiem kulkowym zwykłym | 1 | |
| 21A | Śruba z wewnętrznym wielościanem | M6x20,5 | 6 | |
| 22 | 02T311361 B | 5 bieg | 37/50 FZU, HFN, KBQ | 1 |
| (22) | 02T311 361 N | 5 bieg | 37/50 FZT, GUG | 1 |
| (22) | 02T311361 A | 5 bieg | 39/48 GXZ | 1 |
| 23 | 085311 187 | Pierścień zaufania | 17,7x2 | |
| (23) | 085311 187A | Pierścień zaufania | 17,7x2,1 | |
| (23) | 085311 1878 | Pierścień zaufania | 17,7x2,2 | |
| 24 | obudowa sprzęgła |
* Ta kolumna pokazuje przełożenia przekładni głównej (dla wału wyjściowego), przełożenia par biegów 1., 2., 3., 4. i 5. biegu oraz oznaczenia literowe skrzyni biegów, w której zastosowano wskazane części.
