Wymiana żarówki reflektora

Instalacja oświetleniowa obejmuje reflektor główny, światła przeciwmgłowe, światło tylne, światło hamowania, światło tylne, oświetlenie tablicy rejestracyjnej, kierunkowskazy, oświetlenie wnętrza i oświetlenie przyrządów.

Uwaga! Podczas wymiany lamp należy zwrócić uwagę na oznaczenia na nich.

Tradycyjne żarówki ulegają zużyciu. Mniej więcej raz na 2 lata należy je wymienić, nawet jeśli nadal działają. Lamy o zmniejszonym natężeniu światła można rozpoznać po czarnych osadach na bańce szklanej.

Przed wymianą lampy należy ją wyłączyć odpowiednim wyłącznikiem.

Uwaga! Nie dotykać kolby gołymi rękami. Odciski palców odparowują następnie pod wpływem ciepła i osadzają się na odbłyśniku, zaciemniając go. Przypadkowe plamy usuwaj czystą szmatką bez frędzli nasączoną alkoholem. Lampa zastępcza musi być identyczna z wymienianą.

Demontaż

Wymontuj reflektor, patrz poniżej.

Zdejmij wtyczkę przewodu i zaślepkę 1 z reflektora.

Zwykła lampa:

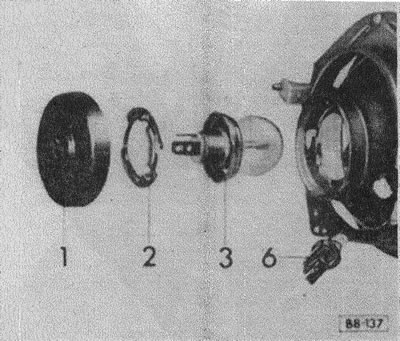

(88-137) Obróć pierścień blokujący 2 w lewo i wyjmij.

Zdejmij lampę z odbłyśnika 3.

Włóż nową lampę do odbłyśnika tak, aby kołek mocujący na lampie znalazł się we wgłębieniu znajdującym się w dolnej części odbłyśnika. Środkowa wtyczka na podstawie lampy musi być skierowana do góry!


Lampa halogenowa:

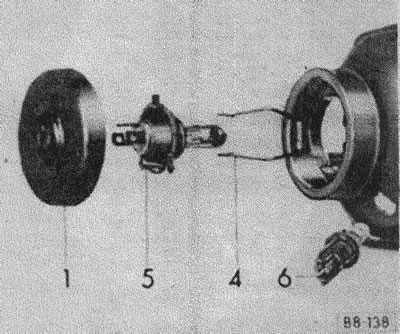

(88-138) ściśnij zacisk sprężynowy 4 oprawki lampy i wyjmij.

Wymiana żarówki halogenowej 5. Włożyć nową żarówkę tak, aby środkowy występ wtyczki był skierowany do góry.

Instalacja

Zwykła lampa:

Dociśnij pierścień blokujący do odbłyśnika i obróć go maksymalnie w prawo.

Ostrożnie założyć nasadkę - musi dobrze przylegać do reflektora - i podłączyć wtyczkę.

Lampa halogenowa:

Zatrzaśnij zacisk sprężynowy wokół podstawy lampy, ściśnij go i włóż w palec blokujący.

Załóż nasadkę i wtyczkę.

Wyreguluj reflektor.
