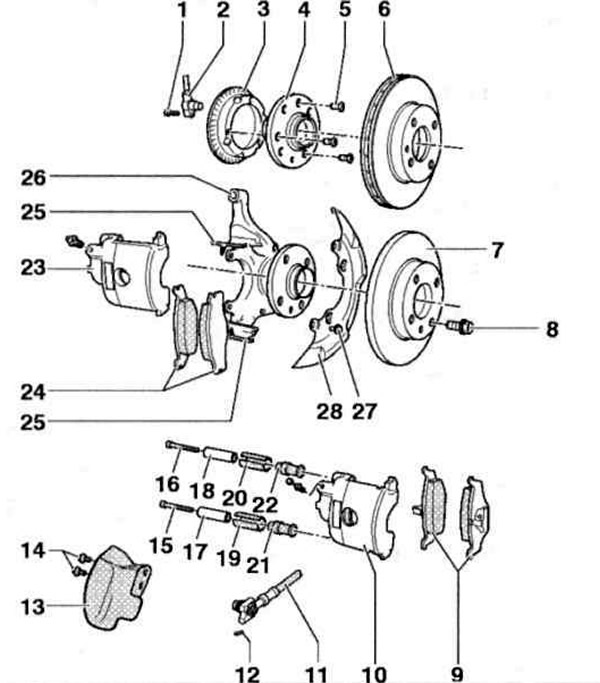

Рис. 11.9. Передние тормозные механизмы с тормозными суппортами VW I и VW II:
1, 8, 14, 15, 16, 27 - Болты; 2 - Датчик частоты вращения колеса; 3 - Ротор датчика частоты вращения колеса; 4 - Ступица; 5 - Винты; 6 - Тормозной диск, вентилируемый (VW II); 7 - Тормозной диск (VW I); 9, 24 - Тормозные колодки; 10 - Тормозной суппорт VW II; 11 - Тормозная трубка; 12 - Пружинный палец; 13 - Воздухозаборник; 17, 19, 21 - Нижние втулки; 18, 20, 22 - Верхние втулки; 23 - Тормозной суппорт VW I; 25 - Фиксаторы тормозных колодок; 26 - Поворотный кулак; 28 - Защитный кожух.
