Проверка наружного ШРУСА

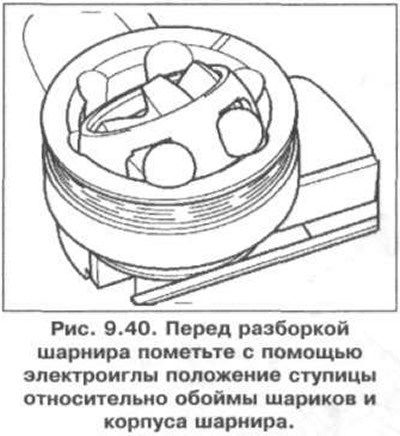

1. Перед разборкой шарнира пометьте с помощью электроиглы положение ступицы относительно обоймы шариков и корпуса шарнира (рис. 9.40).



2. Извлеките ступицу шарнира и обойму шариков.

3. Извлеките шарики один за другим.

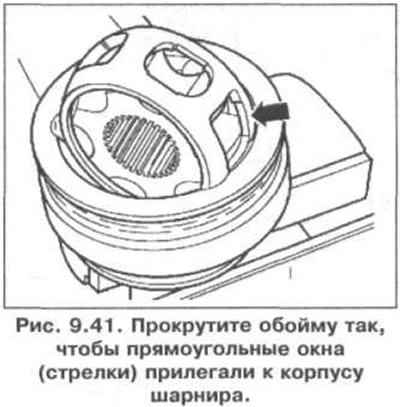

4. Прокрутите обойму так. чтобы прямоугольные окна (стрелки) прилегали к корпусу шарнира (рис. 9.41).



5. Извлеките обойму вместе со ступицей.

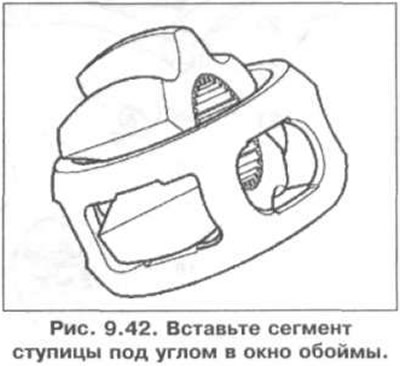

6. Вставьте сегмент ступицы под углом в окно обоймы (рис. 9.42).



7. Извлеките ступицу из обоймы. Все 6 шариков каждого шарнира входят в одну категорию допусков.

Установка

8. Запрессуйте половину требуемого количества смазки (55 грамм) в корпус шарнира.

9. Установите обойму со ступицей в корпус шарнира.

10. Запрессуйте шарики один за другим.

11. Установите новое стопорное кольцо в ступицу.

12. Забейте остальную смазку в пыльник.
