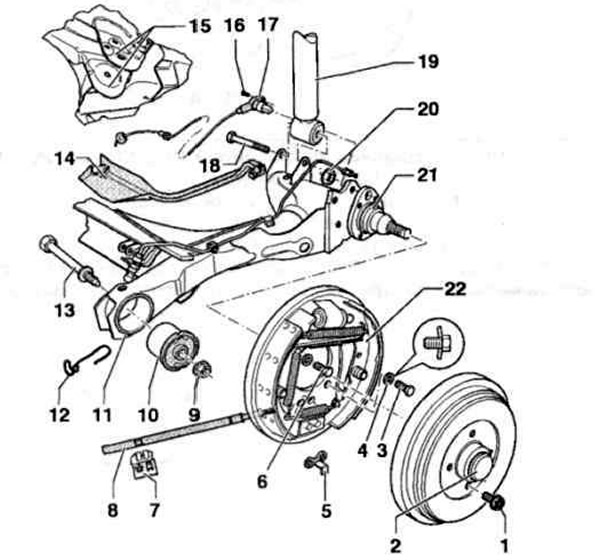

Рис. 9.43. Задняя подвеска автомобилей Polo Classic, Polo Estate до 09.99 г. выпуска:
1, 3, 6, 13, 16, 18 - Болты; 2 - Подшипник колеса; 4 - Тарельчатая пружина; 5 - Направляющая для троса тормозной системы (только на автомобилях с тормозным барабаном диаметром 180 мм); 7, 12 - Кронштейны троса стояночной тормозной системы; 8 - Трос стояночной тормозной системы; 9, 20 - Гайки; 10 - Резиновая опора; 11 - Балка задней оси; 14 - Канал для троса (только на автомобилях с ABS); 15 - Кронштейн балки задней оси; 17 - Датчик частоты вращения колеса; 19 - Амортизатор; 21 - Цапфа колеса; 22 - Защитный кожух с тормозными колодками.

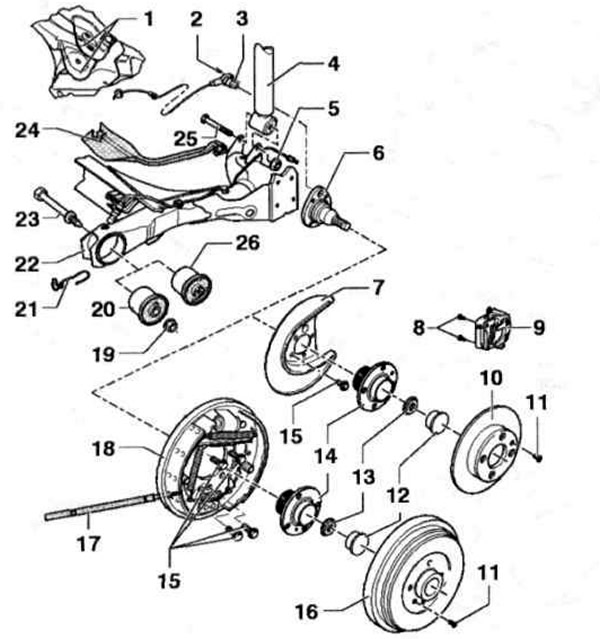

Рис. 9.44. Задняя подвеска автомобилей Polo Classic, Polo Estate с 10.99 г. выпуска:
1 - Кронштейн балки задней оси; 2, 8, 15, 23, 25 - Болты; 3 - Датчик частоты вращения колеса; 4 - Амортизатор; 5, 13, 19 - Гайки; 6 - Цапфа колеса; 7 - Защитный кожух; 9 - Тормозной суппорт; 10 - Тормозной диск; 11 - Винты; 12 - Крышка; 14 - Ступица колеса с колесным подшипником; 16 - Тормозной барабан; 17 - Трос стояночной тормозной системы; 18 - Защитный кожух с тормозными колодками; 20, 26 - Резиновые опоры; 21 - Кронштейны троса стояночной тормозной системы; 22 - Балка задней оси; 24 - Канал для троса (только на автомобилях с ABS).
