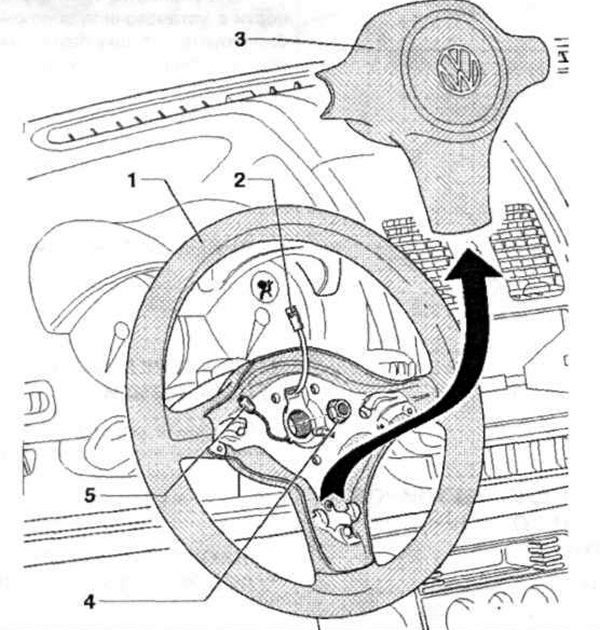

Рис. 10.8. Подушка безопасности водителя:
1 - Рулевое колесо; 2 - Разъем проводки для подушки безопасности; 3 - Подушка безопасности; 4 - Гайка; 5 - Разъем проводки для сигнала.
Снятие
1. Отсоедините отрицательный провод от батареи.
2. Ослабьте регулятор рулевой колонки.
3. Установите рулевое колесо 1 спицами в вертикальное положение (рис. 10.9).

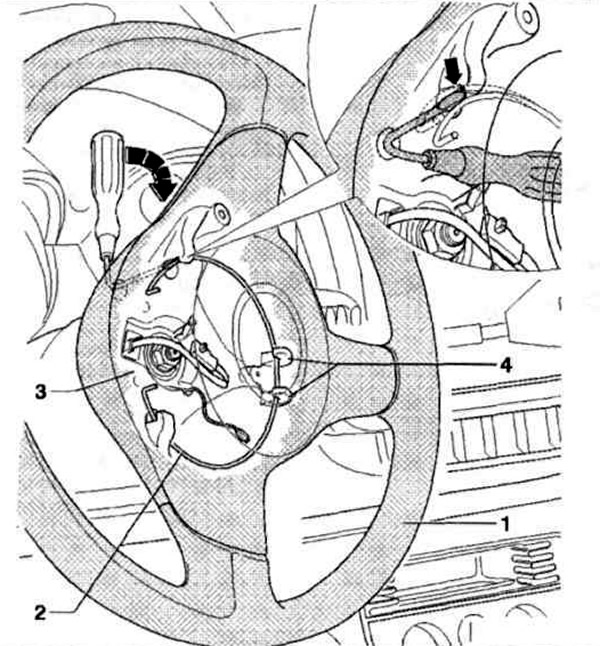

Рис. 10.9. Установите рулевое колесо 1 спицами в вертикальное положение. Вставьте отвертку в отверстие с тыльной стороны в ступице рулевого колеса. Прокрутите отвертку на 90°, вследствие чего стопорное кольцо 2 должно быть извлечено из паза в ступице рулевого колеса и подушка безопасности должна освободиться с одной стороны.
4. Извлеките рулевую колонку полностью и установите ее в нижнее положение.
5. Вставьте отвертку с шириной лезвия 5 мм и длиной 55 мм в отверстие с тыльной стороны в ступице рулевого колеса.
6. Прокрутите отвертку на 90', вследствие чего стопорное кольцо 2 должно быть извлечено из паза в ступице рулевого колеса и подушка безопасности должна освободиться с одной стороны.
7. Прокрутите рулевое колесо назад на 180° и отсоедините второе блокировочное ушко с противоположной стороны.
8. Снимите подушку безопасности в вертикальном направлении.
9. Отсоедините разъем проводки от подушки безопасности.
Установка
10. Присоедините разъем проводки к подушке безопасности.
11. Установите подушку безопасности в установочное положение. Заблокируйте подушку безопасности путем сначала в горизонтальном направлении, затем - в вертикальном.
12. Закрепите регулятор рулевой колонки.
13. Присоедините отрицательный провод к батарее.
