- 12 В 60/55 Вт - Дальний свет фар/противотуманные фары.
- 12 В 21 Вт - Указатели поворота.
- 12 В 21 Вт - Стоп-сигналы.
- 12 В 5 Вт - Габаритный фонарь.
- 12 В 4 Вт - Стояночный огонь.
- 12 В 5 Вт - Фонарь освещения номерного знака.
Лампочка дальнего света фары и лампочка стояночного фонаря

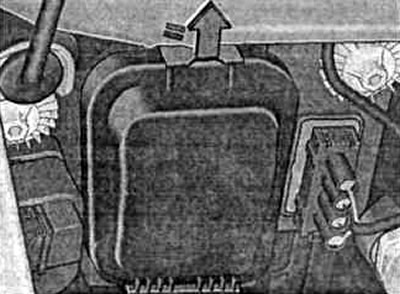

Поднимите капот. Переместите защелку в направлении стрелки и снимите крышку. На некоторых моделях перед заменой лампочки правой фары необходимо снять крышку.
После замены лампочки замените крышку с двумя ушками и установите ее так, чтобы она защелкнулась.

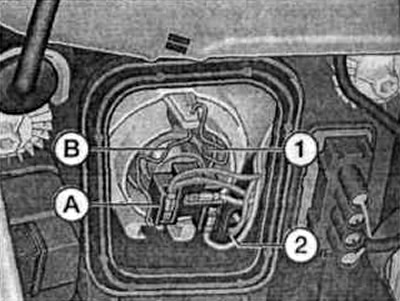

Снимите разъем проводки А. Отцепите пружинный фиксатор В и опустите его вниз. Снимите лампочку 1 и вставьте новую так, чтобы ушки на лампочке вошли в пазы в отражателе. Закрепите пружинный фиксатор, присоедините разъем проводки. Проверьте регулировку фары.
Задние фонари

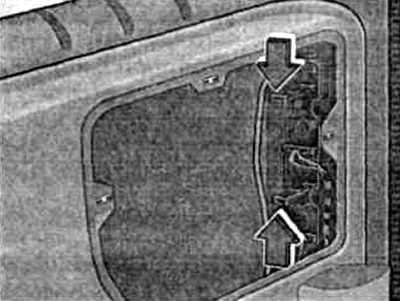

На автомобилях Комби: откройте заслонку в кармане. На автомобилях Van: снимите крышку патрона.

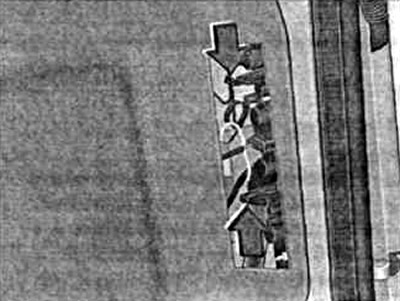

Нажмите пружинные фиксаторы в направлении стрелок и извлеките патрон. Снимите неисправную лампочку, вставьте новую лампочку и поверните ее до упора вправо. Установите патрон и закрепите его пружинными фиксаторами.
Фонарь освещения номерного знака

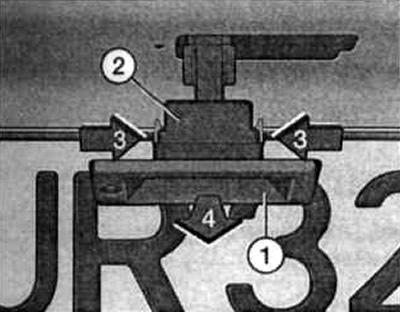

Открутите корпус фонаря 1. Удерживая патрон 2 рукой, нажмите фиксаторы в направлении стрелки 3. Извлеките корпус фонаря в направлении стрелки 4. Замените лампочку и установите фонарь.
