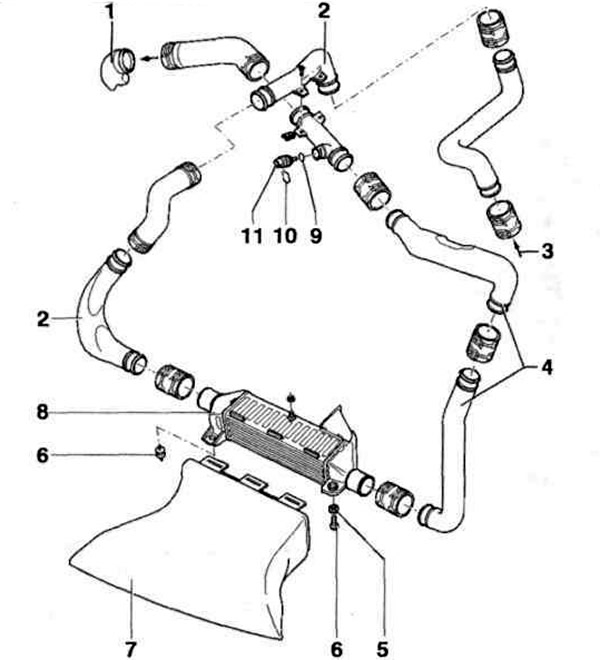

Рис. 6.59. Элементы интеркулера (промежуточного охлаждения наддуваемого воздуха):
1 - Выпускной коллектор; 2 - Соединительная трубка (интеркулер/турбокомпрессор); 3 - От турбокомпрессора; 4 - Соединительная трубка (интеркулер/впускной коллектор); 5 - Шайба; 6 - Болты; 7 - Воздухозаборник; 8 - Радиатор охлаждения наддуваемого воздуха; 9 - Уплотнительное кольцо; 10 - Фиксатор; 11 - Датчик температуры во впускном коллекторе.
