Рис. 6.14. Поршень и шатун:
1 - Поршневые кольца; 2 - Поршень; 3 - Поршневой палец; 4 - Стопорное кольцо; 5 - Шатун; 6 - Вкладыши; 7 - Блок цилиндров; 8 - Шатунная крышка; 9 - Установочный палец; 10 - Масленка; 11, 12 - Болты.
Проверка зазора поршневых колец показана на рис. 6.15. проверка зазора между поршневым кольцом и канавкой поршня - на рис. 6.16. Размеры зазоров поршневых колец приведены в таблице 6.1а, размеры зазоров между поршневым кольцом и канавкой поршня - в таблице 6.16. Размеры поршней приведены в таблицах 6.2 а,б.
Таблица 6.1 а. Размеры зазоров поршневых колец

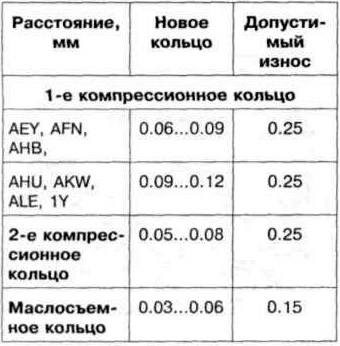

Таблица 6.1 б. Размеры зазоров между поршневым кольцом и канавкой поршня

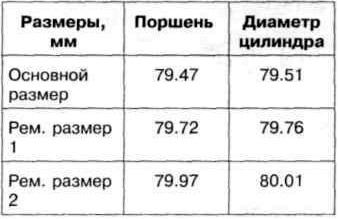

Таблица 6.2 а. Размеры поршня и цилиндра двигателей AEY, AFN, АНВ, AHU, AKW, ALE

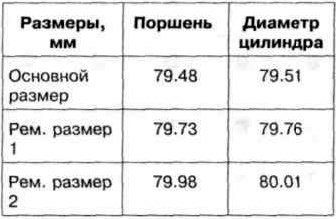

Таблица 6.2 б. Размеры поршня и цилиндра двигателя 1Y
