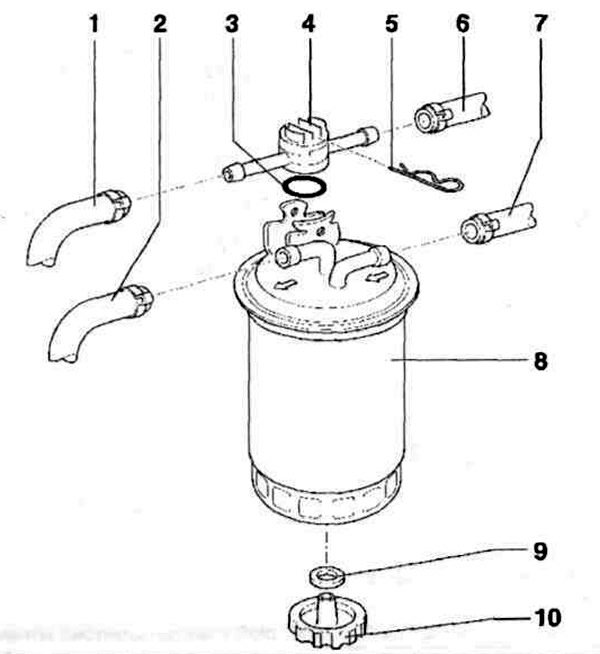

Рис. 6.47. Топливный фильтр:
1 - Сливной топливопровод от ТНВД; 2 - Заборный топливопровод к ТНВД; 3 - Уплотнительное кольцо; 4 - Управляющий клапан (при установке клапана стрелка должна располагаться в сторону топливного бака); 5 - Фиксатор; 6 - Сливной топливопровод в топливный бак; 7 - Заборный топливопровод из топливного бака; 8 - Топливный фильтр; 9 - Прокладка; 10 - Пробка слива конденсата.
