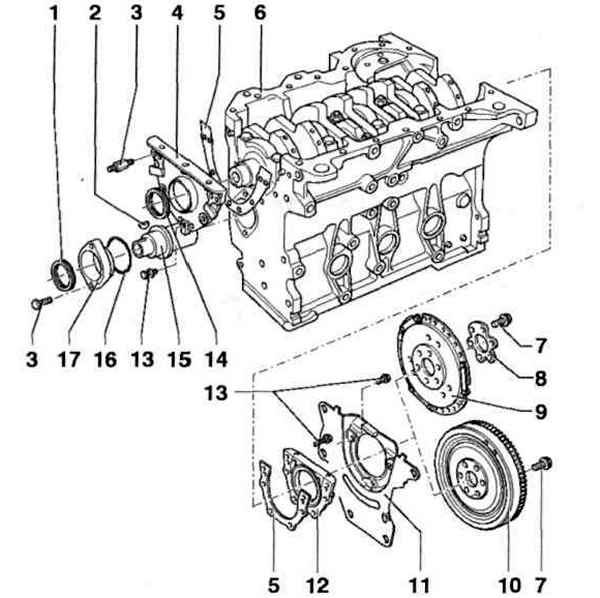

Рис. 6.12. Уплотнительный фланец и маховик / ведущий диск / прижимной диск:
1, 14 - Сальники; 2 - Шпонка; 3, 7, 13 - Болты; 4 - Уплотнительный фланец: 5 - Прокладка; 6 - Блок цилиндров; 8 - Диск; 9 - Ведущий диск/прижимной диск (на двигателях AEY, АНВ, AKW, 1Y); 10 - Маховик/ведущий диск (на двигателях AFN, AHU, ALE); 11 - Промежуточный диск; 12 - Уплотнительный фланец с сальником; 15 - Промежуточный вал; 16 - Уплотнительное кольцо; 17 - Уплотнительный фланец промежуточного вала.
