Обработка седла клапана

1. Вставьте клапан и прижмите его плотно к седлу.

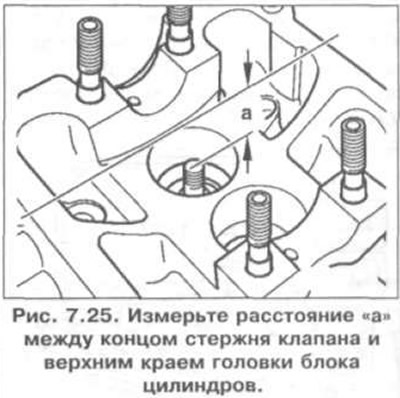

2. Измерьте расстояние «а» между концом стержня клапана и верхним краем головки блока цилиндров (рис. 7.25).



3. Подсчитайте максимально допустимое расстояние для притирки.

• Минимальное расстояние для впускного клапана: 35.8 мм.
• Минимальное расстояние для выпускного клапана: 36.1 мм.

4. Измеренное расстояние - минимальное расстояние = максимально допустимое расстояние для притирки. Например, Измеренное расстояние 36.5 мм - минимальное расстояние 35.8 мм = максимально допустимое расстояние для притирки 0.7 мм.

Углы седла впускного клапана показаны на рис. 7.26, выпускного клапана - на рис. 7.27.

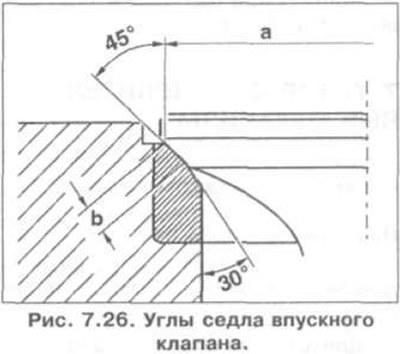

Углы седла впускного клапана

• Диаметр a: 35.7 мм.
• Диаметр b: 1.6 мм.
• 45° - Угол седла клапана.
• 30° - Корректировочный угол.

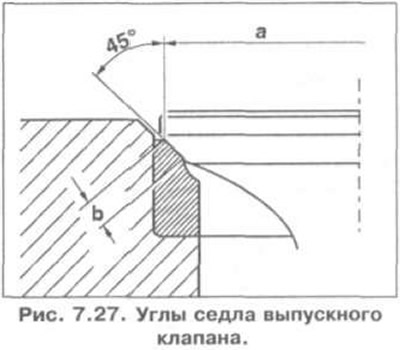

Углы седла выпускного клапана

• Диаметр a: 31.4 мм.
• Диаметр b: 2.7 мм.
• 45° - Угол седла клапана.
