Присоединение считывателя кодов неисправностей V.A.G 1551

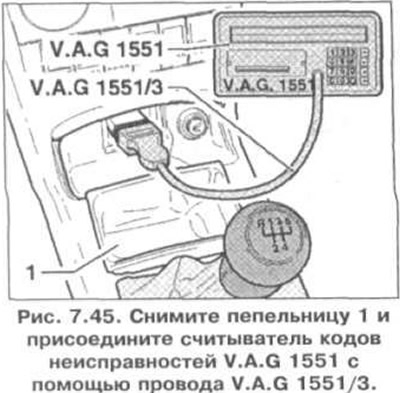

1. Снимите пепельницу 1 и присоедините считыватель кодов неисправностей V.A.G 1551 с помощью провода V.A.G 1551/3 (рис. 7.45).



2. После присоединения считывателя кодов неисправностей, в зависимости от выбранной функции, включите зажигание или запустите двигатель. На дисплее должна отобразиться следующая информация:


3. Нажмите «1» для выбора функции «Передача данных». Нажмите «01» для выбора «Электроника двигателя» и подтвердите нажатием кнопки «О» На дисплее должна отобразиться следующая информация:


038906018FB - Номер блока управления двигателем.
1.9 ltr - Рабочий объем двигателя.
R4 - Тип двигателя (рядный, четырехцилиндровый)
EDC - Версия и обозначение системы впрыска (Electronic Diesel Control)
SG - Механическая коробка передач
2167 - Номер версии программы.
Код 0002 - Код блока управления.
WSC хххх - Код от V.A.G 1551.

4. Нажмите «→». На дисплее должна отобразиться следующая информация:


5. Для дальнейших измерений смотрите процедуру ремонта.
