Снятие
1. Снимите ребристый ремень.
2. Снимите вибрационный демпфер и верхнюю и нижнюю части кожуха ремня ГРМ.
3. Ослабьте болт крепления шкива распределительного вала.
4. Ослабьте натяжной ролик и снимите ремень ГРМ.
5. Снимите шкив распределительного вала.
6. Отсоедините задний защитный кожух ремня ГРМ от головки блока цилиндров.
7. Снимите крышку головки блока цилиндров.
8. Снимите распределитель зажигания.

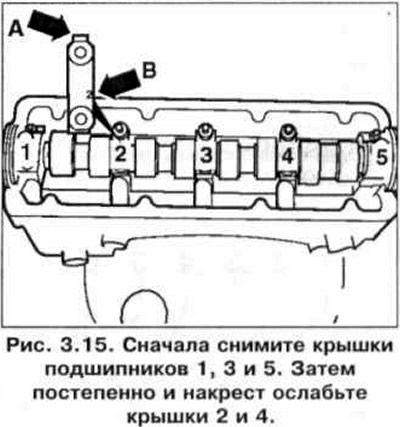

9. Сначала снимите крышки подшипников 1, 3 и 5 (рис. 3.15). Затем постепенно и накрест ослабьте крышки 2 и 4.
Установка
10. Установите крышку так, чтобы ушко (стрелка А) и номер крышки (стрелка В) расположились со стороны выпускного коллектора (рис. 3.15).
11. Смажьте маслом контактные поверхности распределительного вала.
12. Установите распределительный вал.
13. Затяните постепенно и накрест крышки 2 и 4 до момента 6 Нм. Смажьте крышки 1 и 5 герметиком AMV 174 004 01. Установите крышки подшипников 1, 3 и 5 и затяните гайки их крепления до момента 6 Нм. При этом установите распределитель зажигания для центровки крышки 5.
14. Дотяните все гайки крепления крышек еще на 1/4.
15. Вставьте болты крепления крышки 5 и затяните их до 10 Нм.
16. Далее установка проводится в порядке, обратном снятию.
Внимание! После установки распределительного вала нельзя заводить двигатель на протяжении 30 минут, необходимо дать время осесть гидрокомпенсаторам.
