Снятие
Снять цилиндр замка, см. следующую главу.

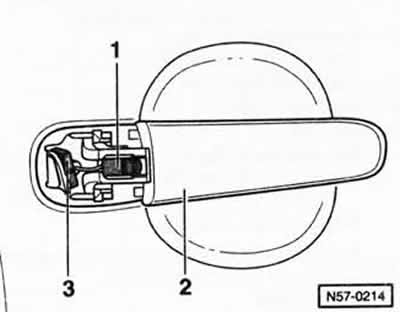

Отпустить зажим -1- и отклонить ручку -2- от двери. 3 — рычаг привода замка.
Установка
Завести через отверстие с торца двери специальный инструмент -1- VW-T10118 (стрелка -А-) и зацепить пружину -2- (-стрелка В-).
Вытаскивая инструмент в направлении стрелки -С-, навесить пружину -2- на замок двери.
Отклонить ручку двери к двери.
Потянуть зажим -1- в проем листа и зафиксировать в ручке двери -2-. При этом прижимать ручку к двери.
Внимание: При установке зажима за рычаг -3- привода замка не тянуть, см. рисунок N57-0214.
Установить цилиндр замка, см. следующую главу далее.
При открытой двери проверить работу запирающего механизма.
