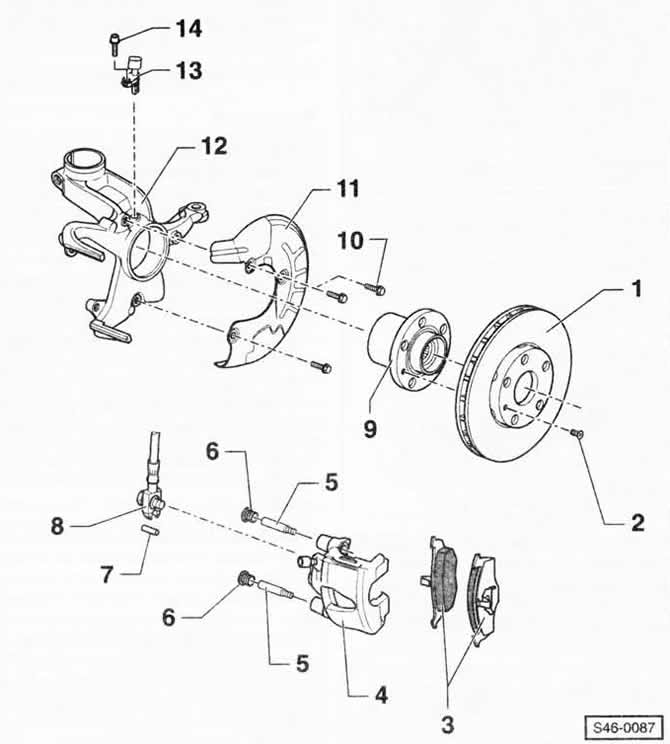

1 — тормозной диск
Обязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта. Снимать тормозной диск со ступицы колеса без применения силы, при необходимости воспользоваться средством для преобразования ржавчины.
2 — винт с крестообразным шлицем на головке, 4 Нм
3 — тормозные колодки
С датчиком изношенности. Заменять сразу все колодки одного моста.
4 — суппорт тормоза
5 — направляющий палец
6 — защитный колпачок
7 — разгрузочная втулка
8 — тормозной шланг
С кольцевым штуцером и полым болтом, 35 Нм.
9 — ступица колеса
10 — болт с шестигранной головкой, 10 Нм
11 — защитный экран
12 — поворотный кулак
13 — датчик частоты вращения ABS
Перед установкой датчика внутреннюю поверхность отверстия очистить и смазать пластичной смазкой G000650.
14 — болт с внутренним шестигранником в головке, 8 Нм
