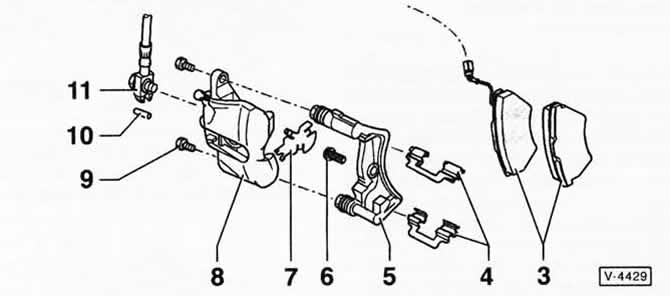

Суппорт тормоза Lucas
3 — тормозные колодки
4 — удерживающие пружины для тормозных колодок
5 — направляющая тормозных колодок
6 — болт с оребренной головкой, 125 Нм
7 — теплозащитный экран
8 — корпус суппорта тормоза
9 — болт с шестигранной головкой, 30 Нм
10 — разгрузочный штифт
11 — тормозной шланг
С кольцевым штуцером и полым болтом, 35 Нм.
Внимание: Имеются разные исполнения суппорта тормоза. Поэтому с помощью рисунков следует сначала выяснить, суппорты какого исполнения установлены на вашем автомобиле. В этой главе излагаются только отличия от дисковых тормозных механизмов FS-II/FS-III. Все указания по монтажным работам и технике безопасности для тормозного механизма Lucas такие же.
Снятие

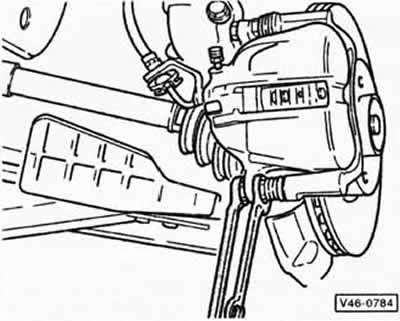

Придерживая гаечным ключом с открытым зевом направляющий палец, вывернуть нижний болт -9- крепления корпуса суппорта, см. рисунок V-4429.
Отклонить корпус суппорта вверх.
У автомобиля с датчиком изношенности тормозных накладок разъединить штекерный разъем датчика, см. указания относительно суппорта тормоза FS-II.
Вынуть из корпуса тормозные колодки и снять с поршня теплозащитный экран.
Вынуть удерживающие пружины для тормозных колодок.
Установка

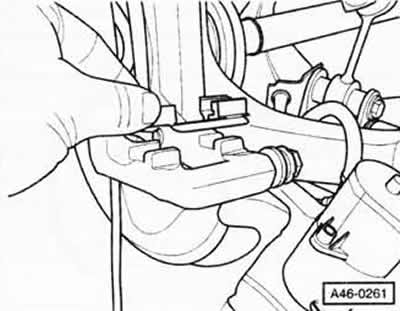

Вставить теплозащитный экран в поршень так, чтобы тормозные колодки входили в отверстие корпуса суппорта.

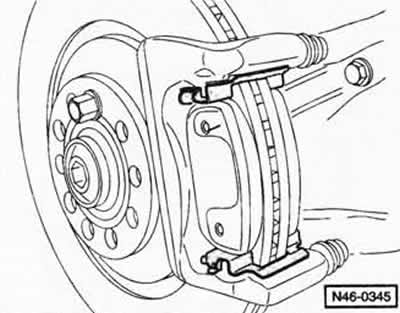

Вставить новые удерживающие пружины для тормозных колодок.
Вставить тормозные колодки. Проследить за тем, чтобы тормозные колодки располагались в границах удерживающих поверхностей.
Отклонить суппорт тормоза вниз. Придерживая гаечным ключом с открытым зевом направляющий палец, затянуть моментом 30 Нм новый самоконтрящийся болт -9- крепления корпуса суппорта, см. рисунок V-4429.
Если имеется, соединить штекерный разъем датчика изношенности тормозных накладок и закрепить его на держателе амортизационной стойки.
Выполнить все остальные указания по монтажу, см. указания относительно суппорта тормоза FS-II.
