Снятие и установка заднего фонаря (только модели Limousine)

Примечание: задний фонарь составной. Один сегмент фонаря установлен в задней боковой части автомобиля, а другой встроен в крышку багажного отсека.

Фонарь в задней боковой части автомобиля

Снятие

Выключить зажигание и выключить фонарь через выключатель.

При выключенном зажигании отсоединить от аккумуляторной батареи провод массы (-).

Внимание: Выполнять указания, приведенные в главе «Снятие и установка аккумуляторной батареи».

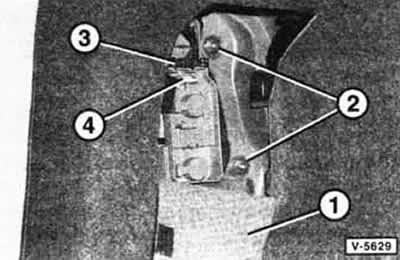

Открыть крышку багажного отсека и потянуть вниз крышку -1- в облицовке в зоне заднего фонаря.

Штекерный разъем открепить и разъединить.

Отвернуть 3 гайки -2- и движением вниз задний фонарь снять.

Примечание: третья гайка не видна.

Установка

Установка выполняется в обратной последовательности.

Замена лампы накаливания

Потянуть вниз крышку -1-, см. рисунок V-5629.

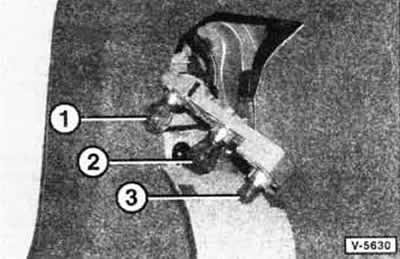

Нажать вниз пластину -4- и отделить держатель ламп от фонаря.




Лампу накаливания нажать в держатель, повернуть против часовой стрелки и вынуть.

Вставить в держатель новую лампу, повернуть ее по часовой стрелке и зафиксировать.

Проверить работу фонаря с новой лампой накаливания.

Фонарь в крышке багажного отсека

Снятие

Открыть крышку багажного отсека и с помощью пластмассового клина, например, HAZET1965-20, отжать сбоку из облицовки крышку.

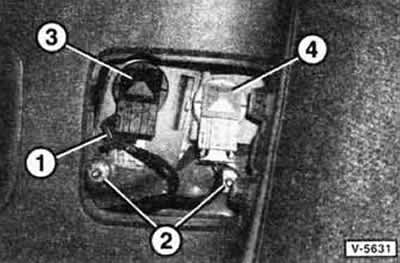

Отсоединить штекер -1-. На рисунке показан левый задний фонарь при закрытой крышке багажного отсека. 3 — патрон лампы заднего противотуманного фонаря; 4—патрон лампы фары заднего хода.

Отвернуть 3 гайки -2- и движением вниз задний фонарь снять.

Примечание: третья гайка не видна.

Установка

Установка выполняется в обратной последовательности.

Замена лампы накаливания

Патрон -3/4- повернуть против часовой стрелки и вместе с лампой накаливания вынуть из заднего фонаря, см. рисунок V-5631.

Лампу накаливания нажать в держатель, повернуть против часовой стрелки и вынуть.

Вставить в держатель новую лампу, повернуть ее по часовой стрелке и зафиксировать.
