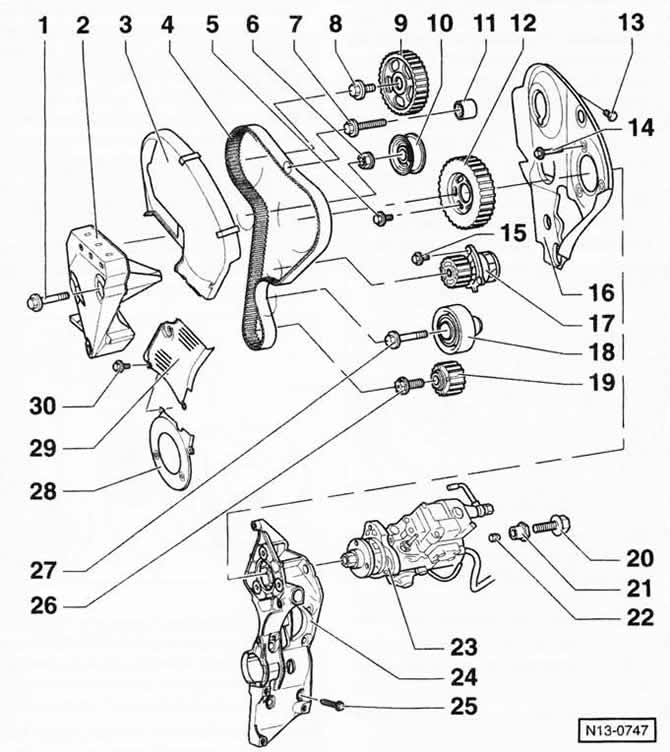

1 — болт, 45 Нм
2 — кронштейн двигателя
3 — верхний кожух зубчатого ремня
4 — зубчатый ремень
Если ремень будет устанавливаться снова, то перед снятием обозначить на ремне направление движения.
Не переламывать.
5 — болт, 25 Нм
6 — гайка, 25 Нм
7 — болт, 20 Нм
8 — болт, 45 Нм
9 — зубчатое колесо распределительного вала
10 — натяжной ролик
11 — направляющий ролик
12 — зубчатое колесо ТНВД
13 — болт, 10 Нм
14 — болт, 30 Нм
15 — болт, 15 Нм
16 — задний защитный экран зубчатого ремня
17 — насос охлаждающей жидкости
18 — направляющий ролик
19 — зубчатое колесо коленчатого вала
20 — болт, 30 Нм
21 — втулка
22 — гайка
23 — ТНВД
24 — компактный кронштейн для вспомогательных агрегатов
25 — болт, 45 Нм
26 — болт, 120 Нм + 90° (¼ оборота) в направлении затяжки
Болт всегда заменять на новый.
Для отпускания и затяжки требуется держатель. На резьбу и бурт не наносить дополнительно ни моторное масло, ни соответственно смазку. Доворот в направлении затяжки можно выполнять в несколько приемов.
27 — болт, 40 Нм + 90° (¼ оборота) в направлении затяжки
28 — нижний кожух зубчатого ремня
29 — средний кожух зубчатого ремня
30 — болт, 10 Нм
