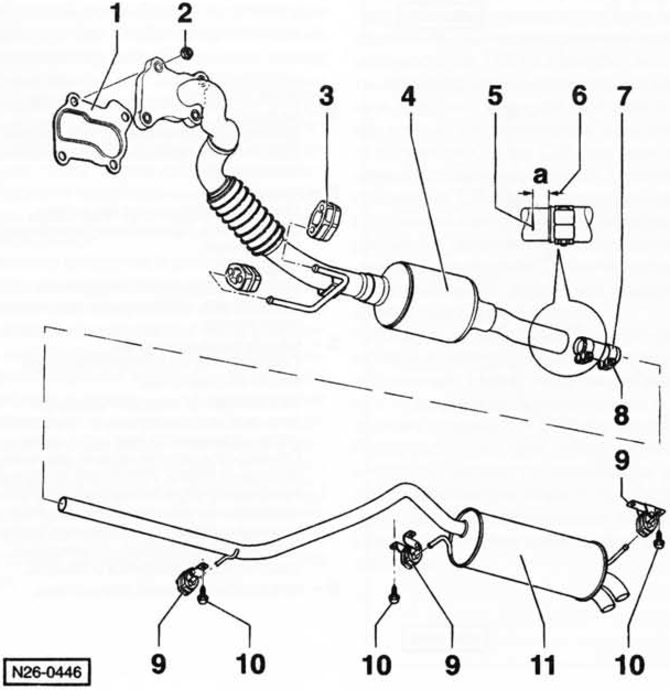

Устройство системы выпуска (дизельный двигатель объемом 1,4 л)

1 — уплотнительная прокладка*

2 — гайка*, 25 Нм

3 — подушка подвески
При повреждении заменить.

4 — передняя выпускная труба с каталитическим нейтрализатором

5 — маркировка

6 — примерное расстояние а = 5 мм

7 — сдвоенный хомут

8 — гайка, 40 Нм

9 — подвеска
С подушкой. Обеспечить правильное монтажное положение.

10 — болт, 25 Нм

11— последующий глушитель

*) Всегда заменять.
