Снятие и установка подрамника

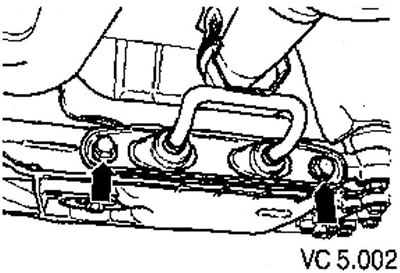

1. Снимите кронштейн системы выпуска ОГ, открутив болты (стрелки).

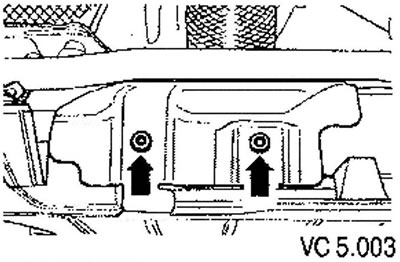

2. Снимите теплозащитный экран, открутив болты (стрелки).

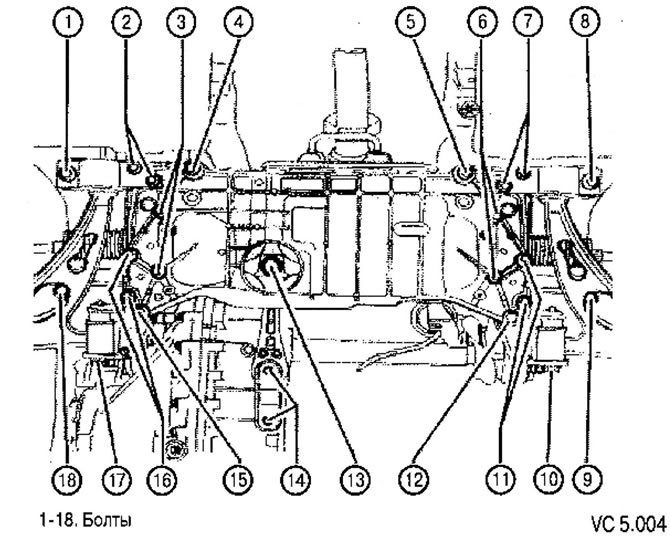

3. Открутив болты (14), отсоедините нижнюю опору силового агрегата от КПП.



4. Открутите болты крепления: рулевого механизма (3 и 6), стабилизатора (11 и 16) и подрамника (4, 5, 12, 15).

5. Установка производится в обратном порядке.

Моменты затяжки:

• Болты крепления рулевого механизма (3 и 6): 50 Нм + 90°
• Болт крепления подрамника (4, 5, 12, 15): 70 Нм + 90°
• Болты крепления стабилизатора (11 и 16): 20 Нм + 90°
