34. Verificaţi jocul arborelui selector. Cu un spațiu clar mare, este necesar să deșurubați pârghia arborelui selector și să scoateți arborele din interiorul carcasei. Scoateți arcul, scoateți dopul cu un pumn de metal moale. De asemenea, folosind un pumn, scoateți bucșele. Vă rugăm să rețineți că acestea au lungimi diferite. Lungimea celui exterior este de 9,5 mm, iar cea interioară este de 12 mm. Apoi, la nivelul suprafeței, introduceți bucșe noi și introduceți arborele, introduceți pârghia arborelui selector, apăsați-o la cuplul specificat. Introduceți arcul și introduceți ștecherul.
35. Verificați arborele invers și, dacă este foarte uzat, scoateți-l din carcasă folosind un poanson din metal moale. Dacă extragerea arborelui este dificilă, este necesar să se încălzească carcasa lângă arbore cu o pistoletă. Capătul arborelui trebuie lubrifiat cu lichid de protecție, apoi carcasa trebuie încălzită și un arbore nou antrenat din exterior, astfel încât capătul interior al arborelui să fie la 83,3 mm sub suprafața de etanșare a carcasei angrenajului.
36. Verificați uzura lagărelor arborilor de intrare și de ieșire, rotiți-i și, dacă se detectează un spațiu mare sau o funcționare zgomotoasă, înlocuiți-i cu alții noi. De asemenea, este necesar să se verifice starea capacului rulmentului din spate.
37. Verificați dacă glisoarele cu furci sunt deteriorate. Verificați orificiul din butucul treptei de marșarier și starea dinților acestuia. Dacă este necesar, înlocuiți elementele corespunzătoare cu altele noi.

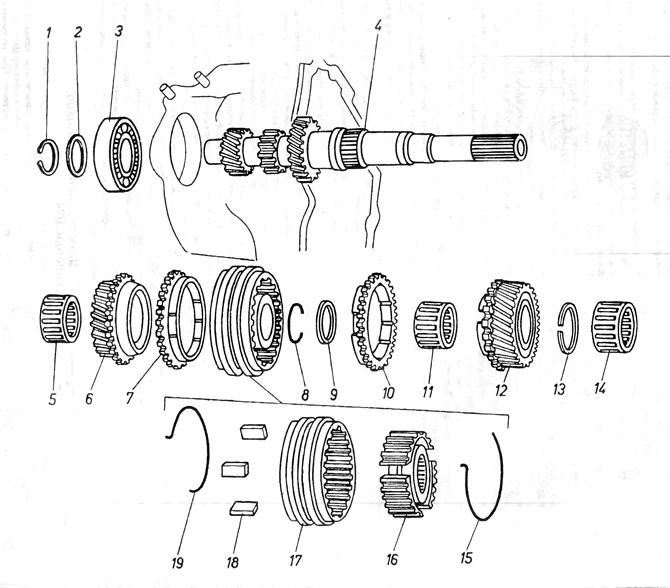

Orez. 6.5. Arborele de intrare al cutiei de viteze 084
1 - inel cu arc; 2 - masina de spalat la distanta; 3 - rulment cu bile; 4 - arbore de intrare; 5 - rulment cu ace; 6 - roata dințată a 3-a viteză; 7 - inel sincronizator al vitezei a 3-a; 8 - inel cu arc; 9 - mașină de spălat la distanță; 10 - inel sincronizator viteza a 4-a; 11 - rulment cu ace; 12 - roata dințată a 4-a viteză; 13 - inel cu arc; 14 - rulment cu ace; 15 - un inel care susține biscuiții; 16 - hub sincronizator; 17 - carcasa sincronizatorului; 18- biscuiti sincronizator; 19 - un inel care susține biscuiții.
